Плата с печатным монтажом слоя HASL FR4 TG170 Multi Pcb 8 слоев
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Слой PCB | доска 8L | Marterial | FR4, TG170 |
|---|---|---|---|
| Поверхность PCB | ХАСЛ | Маска припоя | Зеленый цвет для двойной стороны |
| Применение | Comsumer электронное | время выполнения | Самое быстрое 24H для 2L и 4L |
| Высокий свет | Multi плата с печатным монтажом слоя TG170,Плата с печатным монтажом слоя HASL Multi,FR4 TG170 PCB 8 слоев |
||
Характер продукции

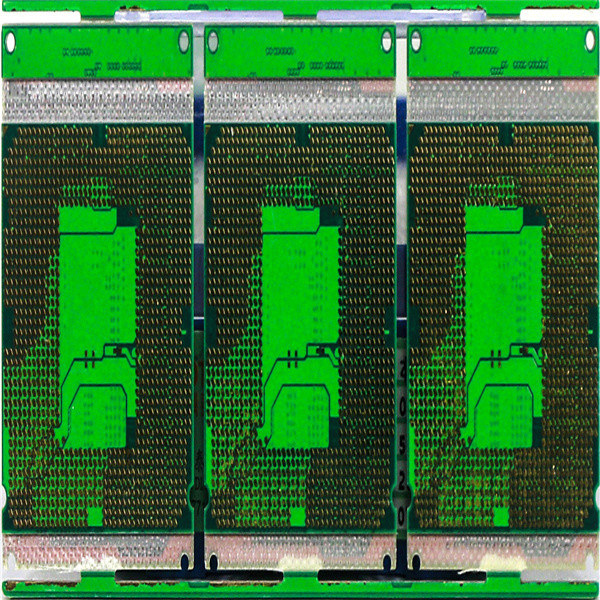

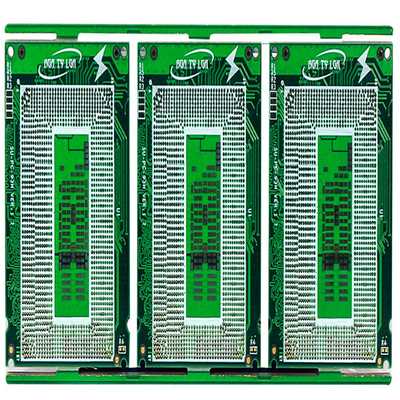

Плата с печатным монтажом слоя HASL FR4 TG170 Multi Pcb 8 слоев
Платы с печатным монтажом разнослоистой платы с печатным монтажом монтажной платы FR4 слоя платы с печатным монтажом Multi твердые
Разнослоистая плата с печатным монтажом
Максимальные слои: 32layer (слою ≥20 нужно рассмотреть)
Максимальный размер панели финиша: 740* 500 MM (>600 MM нужно рассмотреть)
Минимальный размер панели финиша: 5 * 5mm
Материал PCB: PI +FR4, FR4, Rogers
Толщина PCB: 0.2~4.0mm (<0.2 mm, >4 mm нужно рассмотреть) (≤ 0.6mm толщины доски, не применяются для поверхности HASL)
медная толщина внутренней и наружной низкопробной меди: Минута 0.3/0.5oz, максимальное 3oz, предварительное 4-6oz
Смычок и извив: 0,075%
Размер отверстия MIN.: 0.15mm (<0.15 mm нужно рассмотреть)
Буровая скважина HDI минимальная: 0.08-0.10MM
След/зазор PCB: 3mil (0.075mm)
План PCB: Routing/V-CUT/Punching
Толщина маски припоя: стандартное 15-20um; Предварительный: 35um
Минимальная ширина моста маски припоя: зеленое 4mil, другой цвет 4.8mil
Наливные отверстия маски припоя: 0.1-0.5mm
Цвет маски припоя: зеленый, матовый зеленый цвет, голубое, матовое голубые, черные, матовые черное, желтый, красный, белый, etc
Silkscreen PCB: Белый, черный и как ваша просьба
Толщина маски Peelable: 500-1000um
Фильм оксидации OSP: 0.2-0.5um
| Слой PCB | 8L |
| Поверхность PCB | HASL |
| Материал PCB | FR4, TG170 |
| Толщина PCB | 1,6 |
| Размер отверстия MIN. | 0.25mm |
| След/зазор PCB: | 4mil |
| План PCB |
Трасса и V-CUT |
| Маска припоя PCB | Зеленый цвет |
| Silkscreen PCB | Белый |
| Применение | Comsumer электронное |
| Время выполнения | Самое быстрое 24H для 2L и 4L |
вопросы и ответы:
1. Какое обслуживание можете вы обеспечить?
Изготовление PCB, собрание PCB, быстрый прототип
2. Как быстро ваше время выполнения?
Самое быстрое 24H для 2L и 4L, 3WDs для доски HDI.
3. Как получить быструю цитату?
Пожалуйста обеспечьте файл gerber и детали доски (включая слой, толщина доски, медная толщина, поверхностное покрытие, маска припоя и цвет silkscreen, особенный запрос если сколько угодно, количество требования, etc), то
образец:
| Слой PCB | 2L |
| Поверхность PCB | IF-HASL |
| Материал PCB | FR4, TG170 |
| Медная толщина | 1/1oz закончило |
| Маска припоя PCB | Двойная сторона, зеленая |
| Silkscreen PCB | Двойная сторона, белизна |
| Количество | 15pcs, рабочий день 15 |
условия оплаты 4.What делают вас имеют?
Передача провода (T/T)
