Маска припоя изготовления 4L 1.6mm PCB галоида свободная разнослоистая зеленая
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Название продукта | Многослойная печатная плата | Ингредиенты | IT180A |
|---|---|---|---|
| Слой и толщина | 4L, 1.6mm | Толщина меди PCB | 1/1/1/1OZ |
| Маска припоя PCB | Зеленый цвет | Цвет сказания | Пока |
| План | Раут | Особенный запрос | Отверстие смолы заткнутое |
| Высокий свет | изготовление PCB 1.6mm разнослоистое,изготовление PCB 4L разнослоистое,pcb слоя 4L 1.6mm multi |
||
Характер продукции

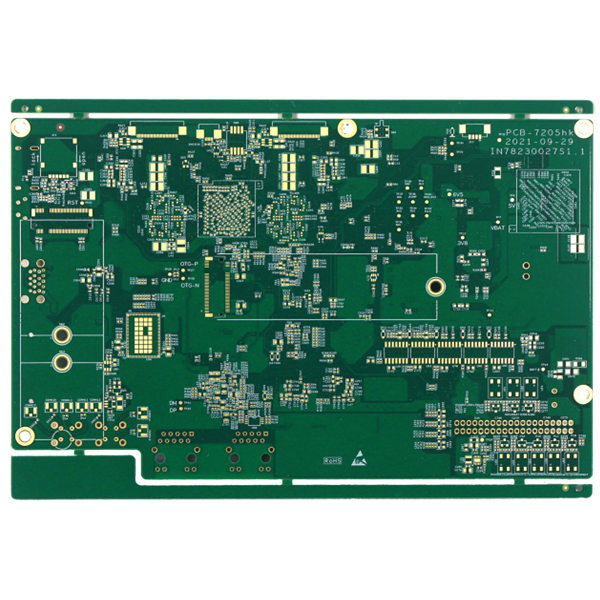

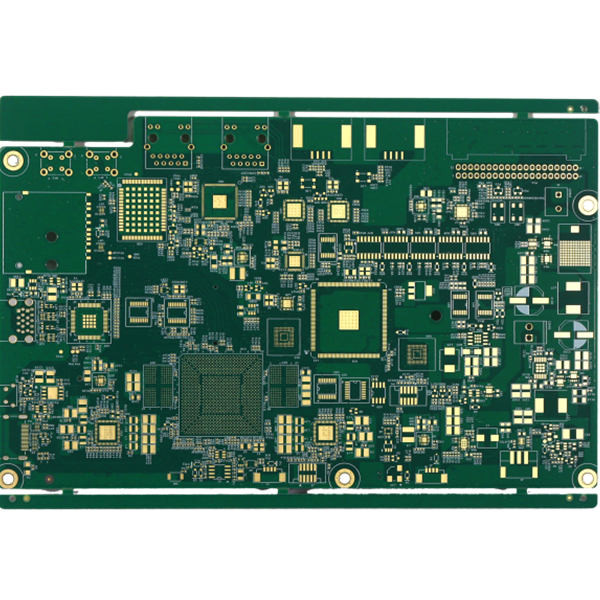

Маска припоя изготовления 4L 1.6mm PCB галоида свободная разнослоистая зеленая
Разнослоистая монтажная плата монтажной платы PCB PCB монтажной платы PCB платы с печатным монтажом разнослоистая одиночная
Разнослоистая доска PCB/4L
Максимальным слоям 32layer, нужно рассмотреть если слой ≥20.
Максимальный размер панели финиша 740* 500 MM, но если >600 MM, нужно рассмотреть доску вначале.
Минимальный размер панели 5 * 5mm.
Сырье PCB включает PI +FR4, FR4, Rogers, свободные от Галоид, высокие материалы TG и так далее.
Возможность толщины PCB от 0.2~4.0mm, если толщина более менее чем 0,2 mm, или больше чем 4 mm, будут потребности рассмотреть.
Возможность толщины меди PCB H~5oz. Если больше чем 5oz, будет нужно рассмотреть.
Допуск смычка и извива 0,075%.
Минимальный размер отверстия 0.15mm, если сверлящ размер более менее, то чем 0.15mm, будет нужно подтвердить.
Максимальный размер отверстия 6.0mm, если размер отверстия больше, то чем 6mm, будет нужно использовать филировать для того чтобы увеличить отверстия.
Минимальный космос во внутреннем слое (одностороннем): 4~8L (включите): образец: 4 mil; небольшой том: 4,5 mil;
8~12L (включите): образец: 5 mil; небольшой том: 5,5 mil
12~18L (включите): образец: 6 mil; небольшой том: 6,5 mil
Цвет маски припоя PCB: Зеленый цвет зеленого цвета, Matt, синь голубых, Matt, чернота, Matt черный, желтый, красный, белый, etc
Цвет silkscreen PCB: Белизна, чернота, etc
Поверхность PCB: HASL неэтилированное, ENIG, Sn погружения, OSP, выборочный ENIG + OSP, серебр погружения, ENEPIG, палец золота, etc.
Применение: Сообщения, индустрия/comsumer электронное.
| Слой PCB | PCB 4L |
| Поверхность PCB | ENIG 2U |
| Материал PCB | IT180A |
| Толщина PCB | 1.6mm закончило |
| Размер отверстия MIN. | 0.25mm |
| Маска припоя PCB | Зеленый цвет |
| Сказание PCB | Белый |
| Медь PCB | 1/1/1/1oz закончило |
| Особенный запрос | отверстие смолы заткнутое |
| Время выполнения | Lastest 24H |
вопросы и ответы:
1. Какое обслуживание можете вы обеспечить?
Плата с печатным монтажом, собрание напечатанной цепи, быстрый заказ прототипа
2. Как быстро ваше время выполнения?
Доска наиболее быстро доска WDs, 2L и 4L твердая самое быстрое 24H 3 HDI
3. Как получить быструю цитату?
Пожалуйста обеспечьте файл gerber и детали доски (включая слой, толщина доски, медная толщина, поверхностное покрытие, маска припоя и цвет silkscreen, особенный запрос если сколько угодно, количество требования, etc), то
Образец:
| Слой PCB | 4L |
| Поверхность PCB | ENIG |
| Материал PCB | FR4, TG135 |
| законченная медная толщина | 2/2/2/2oz |
| цвет маски припоя | Двойная сторона, красная |
| Silkscreen | Двойная сторона, черная |
| Количество | 1000pcs, 2 недели |
условия оплаты 4.What делают вас имеют?
T/T
