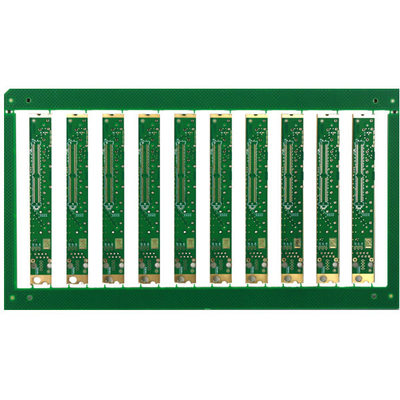

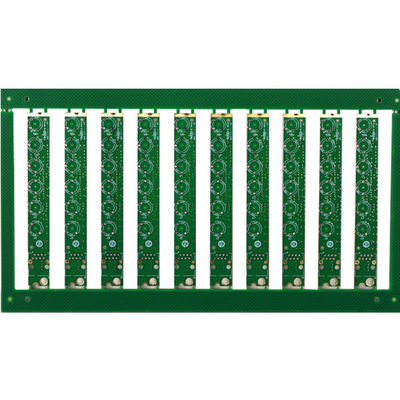

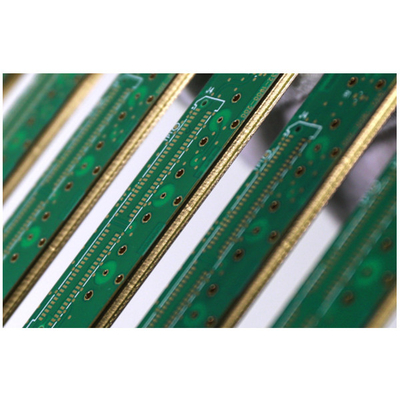

галоида доски FR4 Pcb слоя 1.6mm HASL OSP маска припоя Multi свободная зеленая

галоида доски FR4 Pcb слоя 1.6mm HASL OSP маска припоя Multi свободная зеленая

Разнослоистая плата с печатным монтажом компонентов FR4 монтажной платы монтажной платы электроники платы с печатным монтажом

Плата с печатным монтажом PCB (FR4,4L)

Слои: 1-32layer, если слой 20L или конематка чем 20L, то будет нужно рассмотреть доску.

Максимальный размер панели финиша 740* 500 MM, но если стороне >600 MM панели, будет нужно рассмотреть ее.

Минимальный размер панели 5 * 5mm.
Сырье плат с печатным монтажом включает FR4, Rogers, свободные от Галоид, высокие материалы TG…

Слепые и похороненные времена прессы слоения отверстий: Пресса с таким же ядром ≤3times (>3 раз нужно рассмотреть)
Возможность толщины PCB от 0.2~4.0mm, если толщина чем 0,2 mm, или больше чем 4 mm, будет нужно рассмотреть их вначале.

Возможность толщины меди PCB: Внутреннее layer≤ 6 OZ (только медной толщина ≥5 OZ для 4L, ≥4OZ для 6L, ≥3OZfor 8L и выше будет расмотрено)

Наружная медь слоя: ≤ 10 OZ (≥5 OZ нужно рассмотреть)

Допуск смычка и извива 0,075%.

Минимальный размер отверстия: 1) если толщина ≤2.0mm доски, минимальный размер 0.20mm отверстия. Если доска thickness>2.0mm, минимальный размер отверстия:, то аспект ratio≤10 (для бурового наконечника)

2) если доска thickness≤0.8mm, минимальный размер 0.10mm отверстия. Если доска thickness≤1.2mm, минимальный размер 0.15mm отверстия

Цвет маски припоя:  Зеленый, матовый зеленый цвет, голубое, матовое голубые, черные, матовые черное, желтый, красный, белый, и как ваша просьба.
Цвет Silkscreen: Белый, черный и как ваша просьба
Законченная поверхность: HASL, IF-HASL, ENIG, Sn погружения, OSP, выборочный ENIG + OSP, серебр погружения, ENEPIG, покрывая трудное золото, etc.
