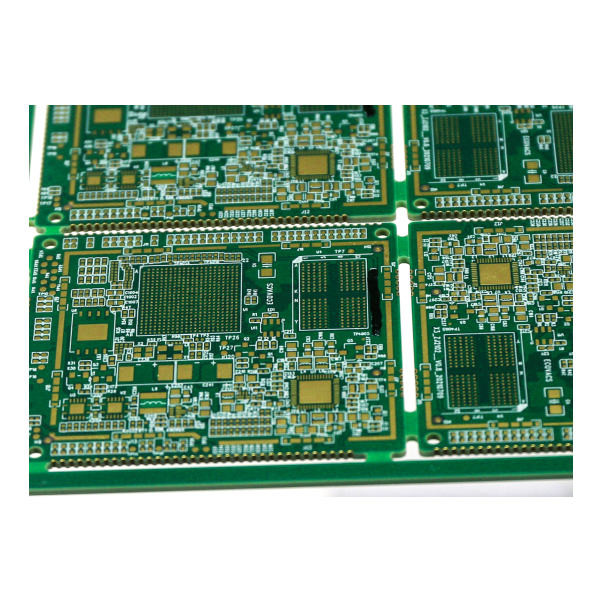

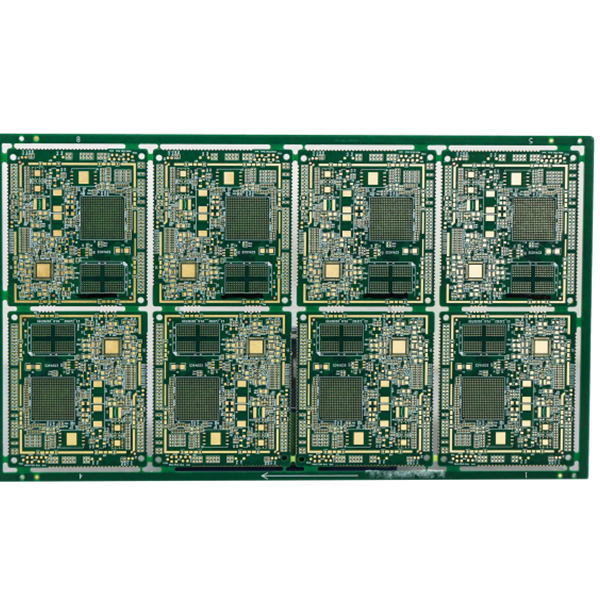

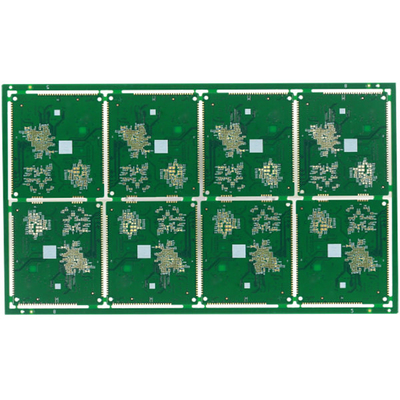

Pcb финиша платы с печатным монтажом FR4 TG150 Enig половинного отверстия твердый разнослоистый
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Слой PCB | Жесткая многослойная печатная плата FR4 | Marterial | FR4, TG150, КАФ-АНТИ |
|---|---|---|---|
| Поверхность PCB закончила | ENIG | Маска припоя | Зеленый цвет, двойные стороны |
| Сказание | Белый цвет, двойные стороны. | Другие детали | половинное отверстие |
| Высокий свет | Разнослоистая плата с печатным монтажом TG150,Плата с печатным монтажом FR4 TG150 разнослоистая,Pcb финиша TG150 Enig |
||
Характер продукции
Pcb финиша платы с печатным монтажом FR4 TG150 Enig половинного отверстия твердый разнослоистый
Доска интегральной схемаы доски PCB твердая напечатанная Cicuit разнослоистого отверстия платы с печатным монтажом половинного
Твердая разнослоистая плата с печатным монтажом FR4
Мы можем сделать максимальные доски 32layer, но если слой доски 20L или больше чем 20L, то нам будет нужно рассмотреть его вначале.
Максимальному размеру панели мы можем сделать 740* 500 MM, но если размер панели больше чем 600mm, то мы будет нужно рассмотреть его вначале. И минимальный размер панели мы можем сделать 5*5mm.
Материалы PCB включают PI +FR4, FR4, Rogers, высокий материал TG, материал анти--CAF и так далее.
Возможность толщины PCB от 0.2mm до 4.0mm (если ≤ 0.6mm толщины доски, оно будет не применяется для поверхностного покрытия HASL). И если толщине доски чем 0.2mm, или больш чем 4mm, оно будет нужно быть расмотренным вначале.
Медная толщина внутренней и наружной низкопробной меди минимальное 0.3/0.5oz, максимальное 3oz.
Самому небольшому размеру отверстия 0.15mm, если размер отверстия более небольшой чем 0.15mm, то мы будет нужно рассмотреть его вначале.
Стандартная толщина маски припоя 15-20um.
Цвета маски припоя включают зеленый, матовый зеленый цвет, голубое, матовое голубое, черное, матовое черное, желтый, красный, белый, и так далее.
Цвета silkscreen включают белое, черное и как запрос клиента.
| Слой PCB | Твердая разнослоистая плата с печатным монтажом FR4 |
| Поверхность PCB | ENIG |
| Материал PCB | FR4, TG150, CAF-ANTI |
| Толщина PCB | 1,6 |
| Размер отверстия MIN. | 0.25mm |
| След/зазор PCB: | 0.13mm |
| План PCB |
Трасса и V-CUT |
| Маска припоя PCB | Зеленый цвет |
| Silkscreen PCB | Белый |
| деталь пересылки | корабль как цепь блока |
| другие детали | Половинное отверстие, класс 2 IPC |
вопросы и ответы:
1. Какое обслуживание можете вы обеспечить?
Изготовление PCB, собрание PCB, быстрый прототип
2. Как быстро ваше время выполнения?
Самое быстрое 24H для 2L и 4L, 3WDs для доски HDI.
3. Как получить быструю цитату?
Пожалуйста обеспечьте файл gerber и детали доски (включая слой, толщина доски, медная толщина, поверхностное покрытие, маска припоя и цвет silkscreen, особенный запрос если сколько угодно, количество требования, etc), то
образец:
| Слой PCB | 2L |
| Поверхность PCB | IF-HASL |
| Материал PCB | FR4, TG170 |
| Медная толщина | 1/1oz закончило |
| Маска припоя PCB | Двойная сторона, зеленая |
| Silkscreen PCB | Двойная сторона, белизна |
| Количество | 15pcs, рабочий день 15 |
условия оплаты 4.What делают вас имеют?
Передача провода (T/T)
