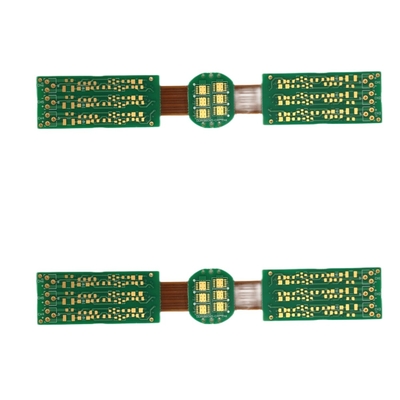

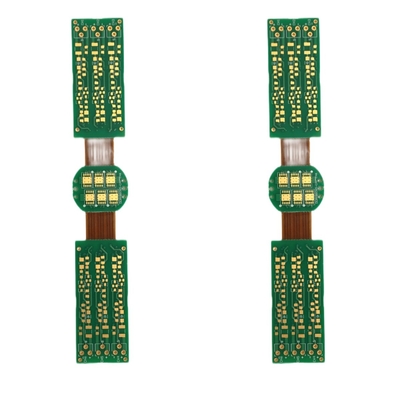

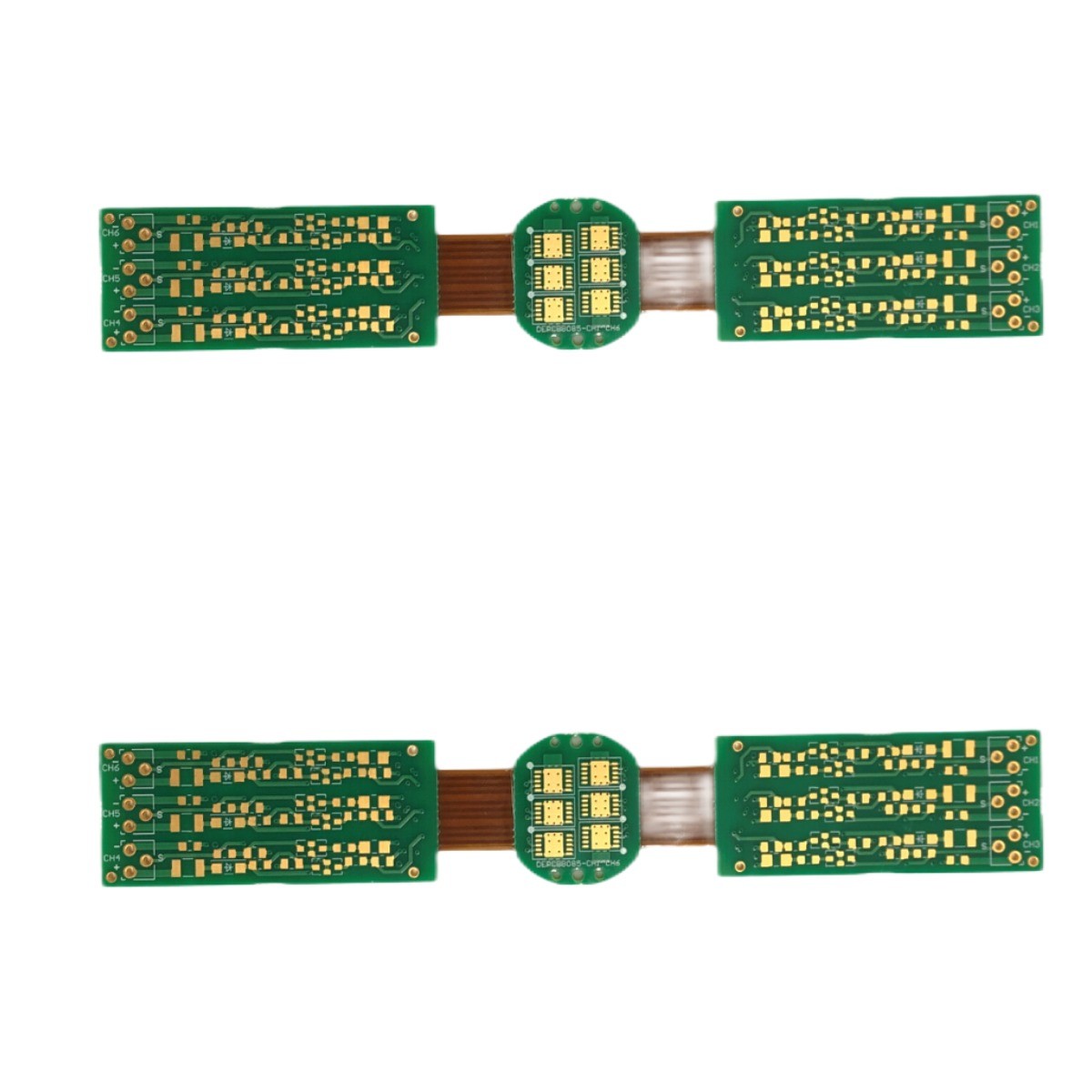

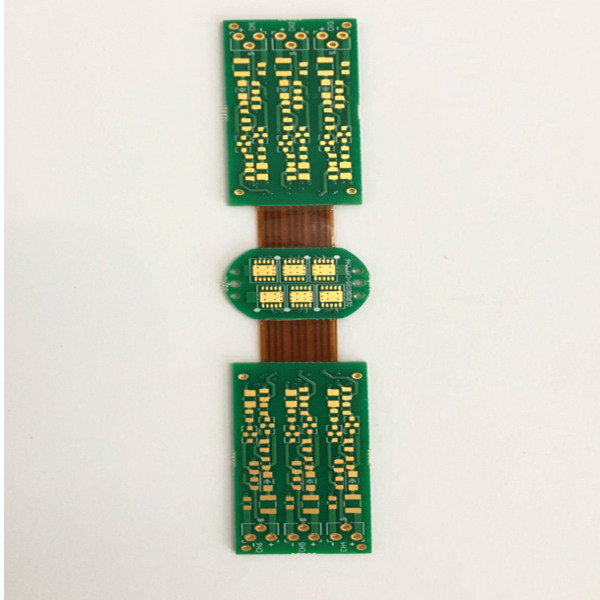

Слой собрания 3oz PCB гибкого трубопровода ENIG 2u разнослоистый твердый низкопробный двойной

Слой собрания 3oz PCB гибкого трубопровода ENIG 2u разнослоистый твердый низкопробный двойной

Прототип PCB PCB твердого слоя PCB доски гибкого трубопровода доски Pcb собрания Pcb гибкого трубопровода PCB гибкого трубопровода твердого Multi гибкий

твердый PCB платы с печатным монтажом гибкого трубопровода 2L

Тип PCB: Твердый PCB гибкого трубопровода

Слой PCB: 2L к 10L

Материал PCB: Materail PI и FR4

Медная толщина: 1/3oz~5oz

Минимальный сверля размер: 0.15mm

Самая небольшая линия ширина: 0.075mm/3mil

Минимальный интервал между строками: 0.075mm/3mil

Сформируйте обработку: Умирает штемпелевать, режа, прототипирование лазера

Маска припоя: Фильм маски припоя PI слоение фильма маски coverlay или припой ЛЮБИМЦА covelay (черный, красный, желтый и зеленый, etc)

Законченная поверхность: OSP/погружение Tin/IF-HASL/Au покрыли Ni/ENIG (главным образом ENIG)

Преимущества:  Сокращение веса, более ценный компонентный космос собрания и проводки, уменьшенная логистическая сложность, упрощение собрания, значительно улучшенной надежности всей системы PCB, замечательного улучшения функционального testability

Применение: высокопроизводительные и высокоскоростные применения, приборы радиосвязи, космические оборудования, автомобильные приборы, военное оборудование, приборы потребителя, etc.

Твердый гибкий PCB твердые доски совмещая гибкую доску и твердую технологию доски в одном PCB. Он использует и твердую и гибкие технологии, которые делают их имеют преимущества как твердой доски, так и доски гибкого трубопровода. Крошечная и компактная цепь которая может быть как эффективна как более большая цепь,

и оно предусмотреть более высокую компонентную плотность и лучшую проверку качества.

Они могут поглотить много жары, и делают для крошечной и компактной цепи которая может быть как эффективна как более большие цепи.
