Галоида прототипа Pcb гибкого трубопровода HASL OSP олово погружения разнослоистого свободное

Галоида прототипа Pcb гибкого трубопровода HASL OSP олово погружения разнослоистого свободное

PCB гибкого трубопровода твердого дизайна PCB гибкого трубопровода PCB гибкого трубопровода твердого разнослоистый изгибает PCBs разнослоистый гибкий трубопровод обходит вокруг прототип цепи гибкого трубопровода

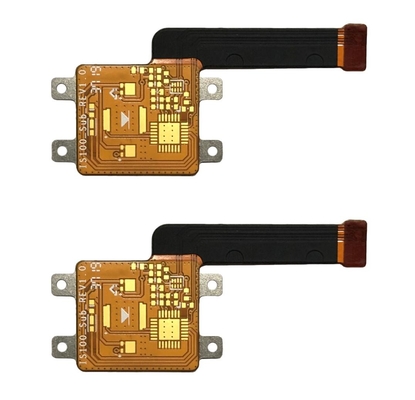

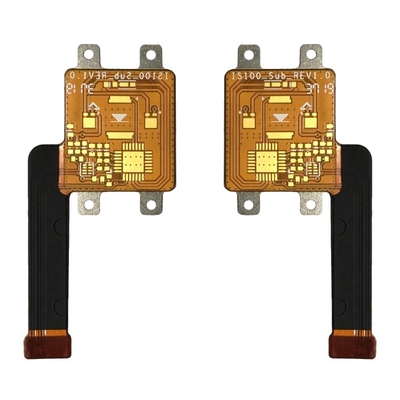

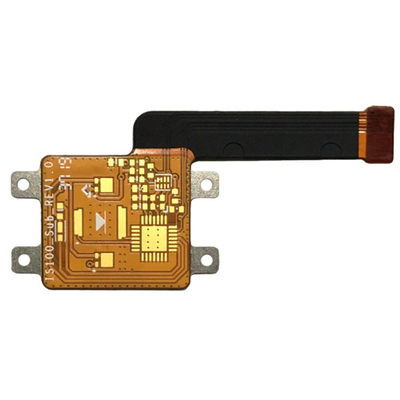

Плата с печатным монтажом разнослоистого гибкого трубопровода твердая

Слой PCB: Однослойный, двойной встал на сторону, разнослоистый

Материал PCB: FR-4 (стандартное FR4, Средний-Tg FR4, Hi-Tg FR4, неэтилированный материал собрания), свободный от Галоид, керамический заполнять, Polyimide…

Законченная поверхность: Олово погружения, серебр погружения, ENIG, ENEPIG, HASL, OSP, трудное золото, мягкое золото (главным образом ENIG)

Медная толщина: 1/3~5oz

Размер Smasllest сверля: 0.15mm

самые небольшие трассировка/космос: 3mil/3mil

Маска припоя: Фильм маски припоя PI слоение фильма маски coverlay или припой ЛЮБИМЦА covelay (черный, красный, желтый и зеленый, etc)

Сказание: Белый, черный и по мере того как клиент спросил

Применение: продукт радиосвязи, космическое поле, военные продукты и медицинские поля

Ряд применений твердого PCBs от небольших электрических приборов к большим космическим, военным и медицинским полям. И платы с печатным монтажом гибкого трубопровода построены гибкого субстрата. Они имеют более низкую толщину, более светлый вес, и они динамически bendable, поэтому они могут сохранить космос они также имеют поровну обширные применения из-за их превосходного электрического и термального представления.

Гибк-твердые PCBS доски которые combile технология гибкой доски и твердой доски. Они состоят из множественных слоев гибких субстратов цепи прикрепленных в одни или больше твердые доски или внешне или внутренне. Поэтому они имеют преимущества и твердых плат с печатным монтажом и изгибают монтажные платы. Продукты Тверд-гибкого трубопровода предусматривают надежную интеграцию множественных твердых собраний платы с печатным монтажом в одиночный модуль PCB способный на поддерживая собрания, космоса/веса сбережений, и механической стабильности.

Преимущества твердой доски гибкого трубопровода включают:

1) вес ruducing продуктов

2) сопротивление температуры превосходно

3) был гибкий

4) с хорошей надежностью

Введение фабрики:

Продукты HSX покрывают платы с печатным монтажом 1~32L FR-4, платы с печатным монтажом IMS, платы с печатным монтажом HDI, высокочастотные доски PTFE и доски rigidflex. И мы снабжаем гибкое quikturn/быстрые обслуживания (12 часа к 72 часа), так же, как небольшой том большое производство PCB тома.

Продукты широко использованы в высокотехнологичных полях, индустрии связи lilke, индустрии электропитаний, электронной промышленности comsumer, промышленном контроле, медицинских службах, и так далее. Мы имеем высоко-образованную и опытную команду PCB и предварительные оборудования продукции.

Максимальные слои: 32layer (слою ≥20 нужно рассмотреть)

Максимальный размер панели финиша: 740* 500 MM (>600 MM нужно рассмотреть)

Минимальный размер панели финиша: 5 * 5mm

Материал PCB: PI +FR4, FR4, Rogers, свободный от Галоид, высокий TG и тяжелая медь

Толщина PCB: 0.2~4.0mm (<0.2 mm, >4 mm нужно рассмотреть)

Толщина меди PCB: H~5oz

Смычок и извив: 0,075%

Размер отверстия MIN.: 0.15mm (<0.15 mm нужно рассмотреть)

Максимальный размер отверстия: 6.0mm (>6mm, используют филировать для того чтобы увеличить отверстия)

Буровая скважина HDI минимальная: 0.08-0.10MM

Минимальный космос во внутреннем слое (одностороннем): 4~8L (включите): образец: 4 mil; небольшой том: 4,5 mil;

8~12L (включите): образец: 5 mil; небольшой том: 5,5 mil

12~18L (включите): образец: 6 mil; небольшой том: 6,5 mil

Маска припоя PCB: Зеленый цвет зеленого цвета, Matt, синь голубых, Matt, чернота, Matt черный, желтый, красный, белый, etc

Silkscreen PCB: Белизна, чернота, etc

Поверхность PCB: HASL неэтилированное, золото погружения, олово погружения, OSP, ENIG + OSP, серебр погружения, ENEPIG, палец золота

Применение: Сообщения, индустрия/comsumer электронное.
