2oz закончило доску PCB HDI 2.0mm 6 слоев для медицинских служб
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Имя PCB | PCB 6L 2+N+2 HDI | Marterial | FR-4, TG170 |
|---|---|---|---|
| Слой платы | 6L | Толщина доски | 2.0mm |
| Законченный наружный медный вес | 2oz закончило | Внутренний медный вес внутренний | основание 2oz |
| Маска припоя | черная маска припоя | Самый небольшой размер отверстия | 0.1mm |
| Слепой/Burried Vias | Да, спрошенный | Применение | Продукт медицинских служб |
| Высокий свет | доска PCB 2oz HDI,доска PCB 2.0mm 2oz HDI,pcb высокой плотности 2oz |
||
Характер продукции

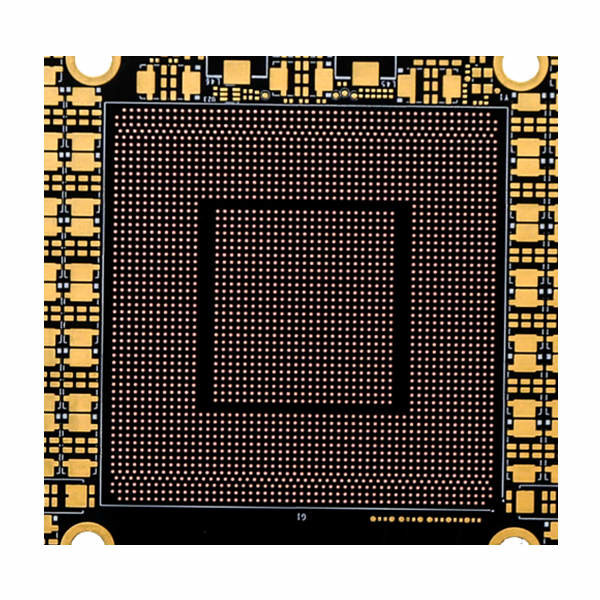

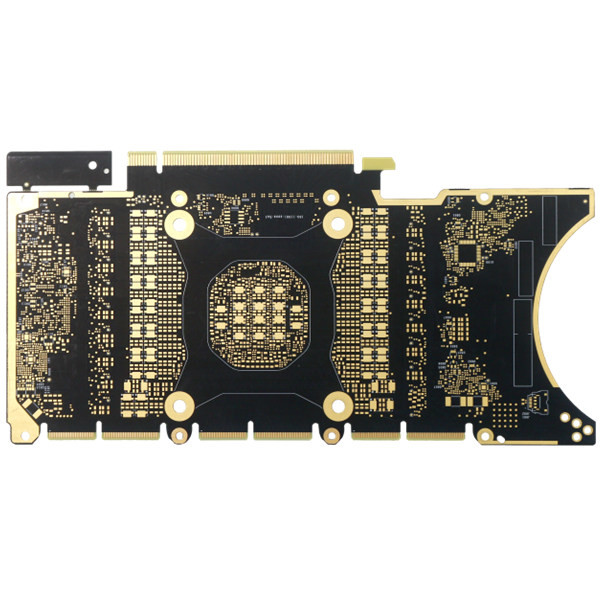

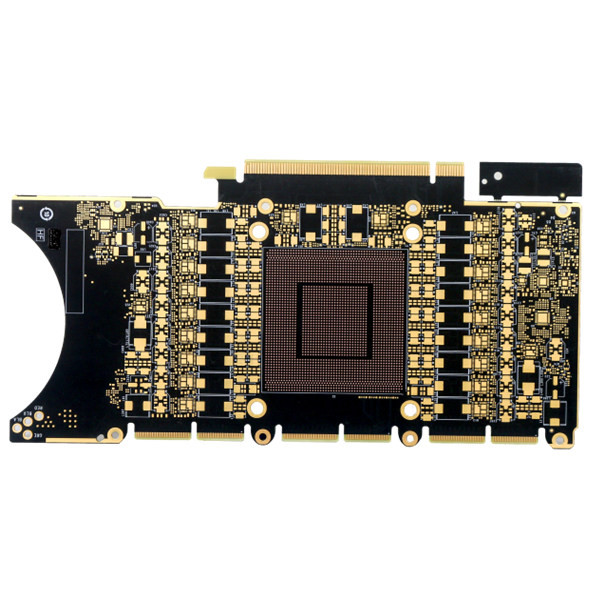

2oz закончило доску PCB HDI 2.0mm 6 слоев для медицинских служб
Собрание PCB производства контракта компаний собрания платы с печатным монтажом доски PCB HDI
PCB 4L 2+N+2 HDI
Платы с печатным монтажом соединения высокой плотности также вызваны досками HDI, характеризовал более точными линиями, более близкими космосами, и более плотной проводкой. свои дизайны могут включить более небольшую через отверстия и пусковые площадки захвата, и также более высокую плотность пусковой площадки соединения. Они широко использованы для уменьшения веса и общих размеров продуктов, так же, как для увеличения электрического представления прибора.
Применение: цифровые продукты приборов, смартфоны и продукты планшетов, автомобили и продукты telecomunication, воздушные судн и другие продукты кораблей, etc.
Нормальный стог-вверх:
1+N+1 с microvia лазера и механическим похороненным ядром через. «1" представляет «нарастание» или последовательное слоение на каждой стороне ядра.
i+N+i (i>=2) PCBs содержит 2 или больше «нарастание» слоев соединения высокой плотности. Microvias на различных слоях можно расположить ступенями или штабелировать. Медь заполнила штабелированные структуры microvia обыкновенно - увиденный в бросая вызов дизайнах.
Доски PCB крышки 1~32L FR-4 продуктов HSX, PCB IMS, HDI, высокочастотные доски PTFE и доски etc. Тверд-гибкого трубопровода оно снабжает гибкие быстрые обслуживания продукции поворота (12 часа часов to72), так же, как небольшой том большое производство PCB тома. Продукты широко использованы в высокотехнологичных полях как сообщения, электропитания, компьютерные сети, цифровые продукты, промышленный контроль, наука и образование, медицинские службы, и воздушно-космическое пространство. HSX имеет высоко-образованную и опытную команду и предварительное производственное оборудование.
| Слой PCB | 6L 2+N+2 | Материал PCB | FR4 TG170 |
| Медная толщина | 2/2/2/2/2/2oz закончило | Толщина PCB | 2.0MM |
| Размер отверстия MIN. | 0.1mm | След/зазор Min.PCB: | 3.5mil |
| Маска припоя PCB | Зеленый цвет | Silkscreen PCB | Белый |
| Поверхность PCB закончила | ENIG 2u | План PCB | Routing/V-CUT |
| Применение | Продукт медицинских служб | ||
| Особенное требование: | HDI похоронило vias и слепые vias, 2 - шаг штабелирует вверх | ||
вопросы и ответы:
Q1: Вы фабрика или торговая компания?
: Да, мы фабрика, мы имеем независимый быстрый изготовлять PCB прототипа поворота & большие производственные линии PCB тома.
Q2: Чего вроде формат файла PCB может вы принять для продукции?
: Gerber, PROTEL 99SE, PROTEL DXP, PCB СИЛЫ, CAM350, ODB+ (.TGZ)
Q3: Мой PCB хранит безопасен когда я представляю их вам для изготовлять?
: Мы уважаем авторское право клиента и никогда не будем изготовлять PCB для кто-то еще с вашими файлами если мы не будем получать написанное разрешение от вашей стороны, ни мы будем делить эти файлы со всеми другими посредниками. И мы смогли подписать NDA с клиентом при необходимости.
Q4: Если мы не имеем никакой файл PCB/файл Gerber, то только имейте образец PCB, смогите вы произвести его для меня?
: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.
Q5: Что ваше стандартное время выполнения для PCB?
: Образец/прототип (более менее чем 3sqm):
1-2 слои: 3 к дням 5working (наиболее быстро 24 часа для быстрых обслуживаний поворота)
4-8 слои: 7~12 рабочего дня (самое быстрое 48hours для быстрых обслуживаний поворота)
Массовое производство (более менее чем 200sqm):
1-2 слои: 7 до 12 рабочих дней
4-8 слои: 10 до 15 рабочих дней
Q6: Какую оплату вы признаваете?
: Передача провода (T/T) или кредитное письмо (L/C) или PayPal (только для небольшого значения более менее чем 500usd)
Q7: Как вы обычно будете грузить PCB?
: Обычно для небольших пакетов, мы грузим доски DHL, UPS, дверью Federal Express к обслуживанию двери, мы смогли использовать ваш грузя счет для того чтобы сделать собрание или использовать наш счет для того чтобы грузить в термин доставки DDU (импортной пошлины бесплатной).
Для тяжелых товаров больше чем 300kg, мы можем грузить ваши доски PCB кораблем или самолетом сохранить цену перевозки. Конечно, если вы имеете вашего собственного товароотправителя, то мы можем контактировать их для ведения дела с вашей пересылкой.
