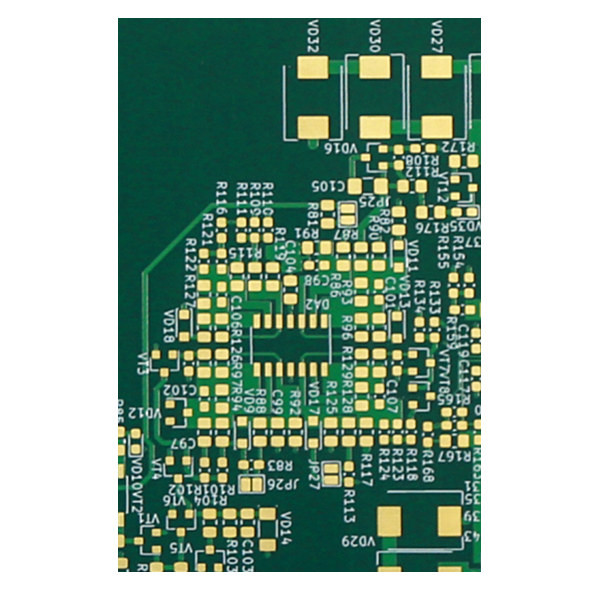

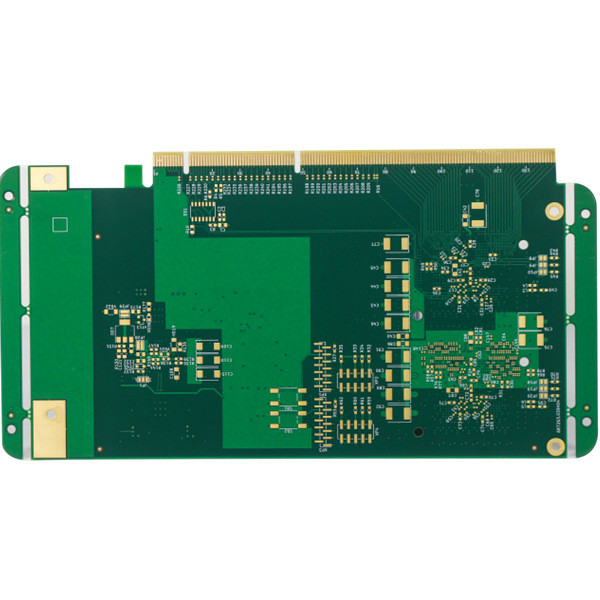

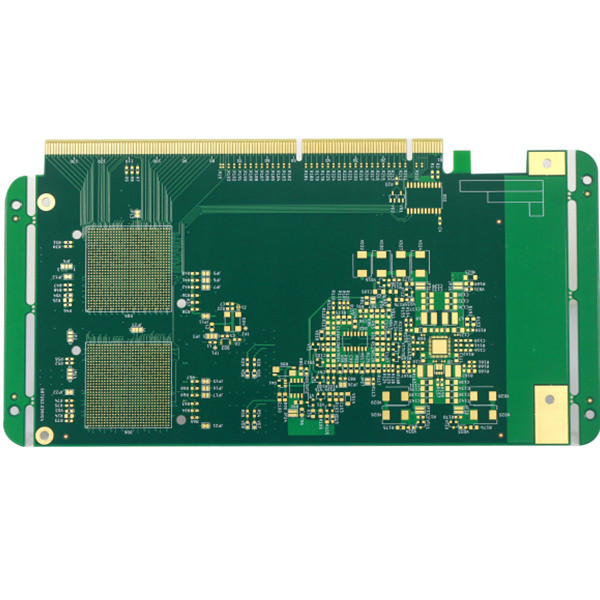

FR4 HDI 10 собрание Pcb изготовления Pcb слоя 1.6mm автоматизированное

  • FR4 HDI 10 Layer Pcb Fabrication 1.6mm Automated Pcb Assembly
  • FR4 HDI 10 Layer Pcb Fabrication 1.6mm Automated Pcb Assembly
  • FR4 HDI 10 Layer Pcb Fabrication 1.6mm Automated Pcb Assembly
Место происхождения КИТАЙ
Фирменное наименование Huashengxin
Сертификация UL , ISO9001
Номер модели плата с печатным монтажом 12L 1+N+1 HDI
Количество мин заказа 1pcs
Упаковывая детали вакуум
Время доставки наиболее быстро 24 часа для прототипа 2L и 4L, 3 дня для продукции доски HDI
Условия оплаты T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Имя PCB плата с печатным монтажом 10L 1+N+1 HDI Marterial FR4, S1000-2
Слой платы 10L Толщина доски 1.6mm
Законченный медный вес наружный 1oz Внутренний медный вес внутренний основание 1oz
Маска припоя зеленая маска припоя Самый небольшой размер отверстия 0.15mm
Слепой/Burried Vias Да, спрошенный Применение Producsts автомобилей
Высокий свет

FR4 HDI Pcb 10 слоев

,

1oz 1.6mm Pcb 10 слоев

,

1.6mm автоматизированное собрание Pcb 10L
Оставьте сообщение
Характер продукции

FR4 HDI 10 собрание Pcb изготовления Pcb слоя 1.6mm автоматизированное

Обслуживание изготовления PCB доски PCB HDI автоматизировало собрание PCB собрание монтажной платы малого объема PCB 10 слоев

плата с печатным монтажом 10L 1+N+1 HDI

PCB HDI аббревиатура плат с печатным монтажом соединения высокой плотности, они охарактеризован более точными линиями, более близкими космосами, и более плотной проводкой.

Для доск HDI собственная более высокая плотность цепи чем традиционные монтажные платы, свои дизайны может включить более небольшую через отверстия и пусковые площадки захвата, и также более высокую плотность пусковой площадки соединения. Они широко использованы для уменьшения веса и общих размеров продуктов, так же, как для увеличения электрического представления прибора.

Доски HDI приложены к широкому диапазону индустрий, как цифровые приборы, смартфоны и планшеты, автомобили, воздушные судн и другие продукты кораблей.

Стог-вверх доски HDI:
1+N+1 с microvia лазера и механическим похороненным ядром через. «1" представляет «нарастание» или последовательное слоение на каждой стороне ядра.
i+N+i (i>=2) PCBs содержит 2 или больше «нарастание» слоев соединения высокой плотности. Microvias на различных слоях можно расположить ступенями или штабелировать. Медь заполнила штабелированные структуры microvia обыкновенно - увиденный в бросая вызов дизайнах.

Доски PCB крышки 1~32L FR-4 продуктов HSX, PCB IMS, HDI, высокочастотные доски PTFE и доски etc. Тверд-гибкого трубопровода оно снабжает гибкие быстрые обслуживания продукции поворота (12 часа часов to72), так же, как небольшой том большое производство PCB тома. Продукты широко использованы в высокотехнологичных полях как сообщения, электропитания, компьютерные сети, цифровые продукты, промышленный контроль, наука и образование, медицинские службы, и воздушно-космическое пространство. HSX имеет высоко-образованную и опытную команду и предварительное производственное оборудование.


Слой PCB 12L 1+N+1 Материал PCB FR-4, S1000-2
Медная толщина

1oz внутреннее основание, 1oz закончило медное

 Толщина PCB 1.60MM
Размер отверстия MIN. 0.15mm След/зазор Min.PCB: 3mil
Маска припоя PCB Зеленый цвет Silkscreen PCB Белый
Поверхность PCB закончила Золото 2u погружения План PCB Rout/V-CUT
Применение FR-4, Rogers
Особенное требование: MIN. через управление размера 0.15mm/impedance отверстия


FR4 HDI 10 собрание Pcb изготовления Pcb слоя 1.6mm автоматизированное 0FR4 HDI 10 собрание Pcb изготовления Pcb слоя 1.6mm автоматизированное 1


вопросы и ответы:
Q1: Вы фабрика или торговая компания?
: Да, мы фабрика, мы имеем независимый быстрый изготовлять PCB прототипа поворота & большие производственные линии PCB тома.

Q2: Чего вроде формат файла PCB может вы принять для продукции?
: Gerber, PROTEL 99SE, PROTEL DXP, PCB СИЛЫ, CAM350, ODB+ (.TGZ)

Q3: Мой PCB хранит безопасен когда я представляю их вам для изготовлять?
: Мы уважаем авторское право клиента и никогда не будем изготовлять PCB для кто-то еще с вашими файлами если мы не будем получать написанное разрешение от вашей стороны, ни мы будем делить эти файлы со всеми другими посредниками. И мы смогли подписать NDA с клиентом при необходимости.

Q4: Если мы не имеем никакой файл PCB/файл Gerber, то только имейте образец PCB, смогите вы произвести его для меня?
: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.

Q5: Что ваше стандартное время выполнения для PCB?
: Образец/прототип (более менее чем 3sqm):
1-2 слои: 3 к дням 5working (наиболее быстро 24 часа для быстрых обслуживаний поворота)
4-8 слои: 7~12 рабочего дня (самое быстрое 48hours для быстрых обслуживаний поворота)
Массовое производство (более менее чем 200sqm):
1-2 слои: 7 до 12 рабочих дней
4-8 слои: 10 до 15 рабочих дней

Q6: Как вы обычно будете грузить PCB?
: Обычно для небольших пакетов, мы грузим доски DHL, UPS, дверью Federal Express к обслуживанию двери, мы смогли использовать ваш грузя счет для того чтобы сделать собрание или использовать наш счет для того чтобы грузить в термин доставки DDU (импортной пошлины бесплатной).
Для тяжелых товаров больше чем 300kg, мы можем грузить ваши доски PCB кораблем или самолетом сохранить цену перевозки. Конечно, если вы имеете вашего собственного товароотправителя, то мы можем контактировать их для ведения дела с вашей пересылкой.

Q7: Что ваше количество минимального заказа?
: Никакое количество MOQ.The только не повлияет на цену. Пожалуйста свяжитесь мы для RFQ.

Q8: Смогли вы обеспечить поиск обслуживаний и компонентов собрания PCB?
: Да, мы смогли также обеспечить поиск компонентов и обслуживания собрания PCB так же, как строение коробки если запрос.

Q9. Как получить быструю цитату?
Пожалуйста обеспечьте файл gerber и детали доски (включая слой, толщина доски, медная толщина, поверхностное покрытие, маска припоя и цвет silkscreen, особенный запрос если сколько угодно, количество требования, etc), то
образец:

Тип PCB разнослоистый PCB 4L
Законченная поверхность IF-HASL
Основное вещество FR4, TG170
Медная толщина 1oz внутреннее основание, 1oz закончило медное
Маска припоя PCB Зеленый цвет для обеих сторон
Silkscreen PCB Белый для обеих сторон
Особенное требование Отверстие смолы заткнутое/край плакировкой, толщина 30u пальца золота»
