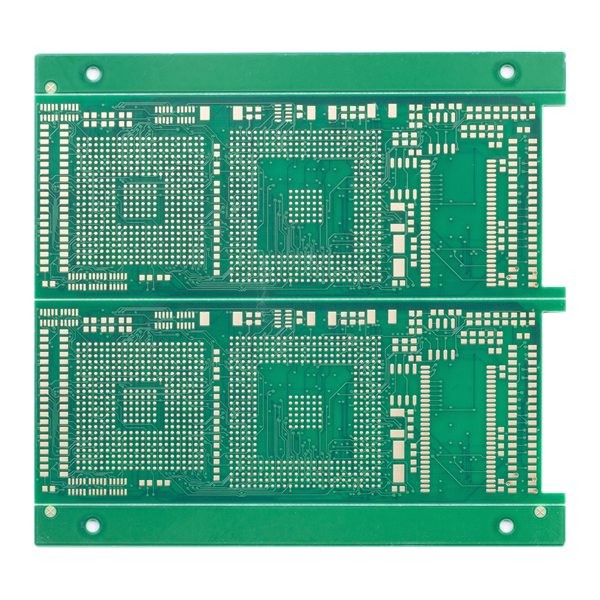

Разнослоистая доска PCB HDI 0.9mm маска припоя зеленого цвета изготовления Pcb 8 слоев

  • Multilayer HDI PCB Board 0.9mm 8 Layer Pcb Fabrication Green Solder Mask
  • Multilayer HDI PCB Board 0.9mm 8 Layer Pcb Fabrication Green Solder Mask
Место происхождения КИТАЙ
Фирменное наименование Huashengxin
Сертификация UL , ISO9001
Номер модели 126747
Количество мин заказа 1pcs
Упаковывая детали вакуум
Время доставки наиболее быстро 24 часа для прототипа 2L и 4L, 3 дня для продукции доски HDI
Условия оплаты T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Имя PCB доски 8L 2+N+2 HDI Marterial FR-4, TG170
Слой платы 8L Толщина доски 0.9mm
Медная толщина 1/H/1/1/H/H/H/1 OZ След/зазор Min.PCB 3/3mil
Маска припоя Зеленый цвет Самое небольшое механическое сверля отверстие 0.15mm
Особенный запрос HDI похоронило vias и слепые vias, 2 - шаг штабелирует вверх Применение промышленный контроль
Высокий свет

Доска PCB ISO9001 HDI

,

доска PCB 0.9mm HDI

,

0.9mm изготовление Pcb 8 слоев
Оставьте сообщение
Характер продукции

Разнослоистая доска PCB HDI 0.9mm маска припоя зеленого цвета изготовления Pcb 8 слоев



Доска PCB доски PCB HDI разнослоистая 8 Assy PCB обслуживания изготовления PCB собрания PCB Китая доски доски HDI PCB слоя



доски 8L 2+N+2 HDI



PCB HDI значит платы с печатным монтажом соединения высокой плотности, они охарактеризован более точными линиями, более близкими космосами, и более плотной проводкой.

Должный к своей более высокой плотности цепи чем традиционные монтажные платы, дизайны PCB HDI смогите включить более небольшую через отверстия и пусковые площадки захвата, так же, как более высокую плотность пусковой площадки соединения. PCB HDI широко использован для уменьшения веса и общих размеров продуктов, так же, как для увеличения электрического представления прибора.



Стог-вверх доски HDI:

1+N+1 с microvia лазера и механическим похороненным ядром через. «1" представляет «нарастание» или последовательное слоение на каждой стороне ядра.
i+N+i (i>=2) PCBs содержит 2 или больше «нарастание» слоев соединения высокой плотности. Microvias на различных слоях можно расположить ступенями или штабелировать. Медь заполнила штабелированные структуры microvia обыкновенно - увиденный в бросая вызов дизайнах.





Слой PCB 8L Материал PCB FR4 TG170
Медная толщина 1/H/1/1/H/H/H/1 OZ Толщина PCB 0.9MM
Размер отверстия MIN. 0.15mm След/зазор Min.PCB: 3/3mil
Маска припоя PCB Зеленый цвет Silkscreen PCB Белый
Поверхность PCB закончила Золото погружения План PCB Routing/V-CUT
Применение промышленный контроль
Особенное требование: небольшая линия космос и зазор: 3/3mil/HDI похоронило vias и слепые vias, 2 - шаг штабелирует вверх /min. через управление размера 0.15mm/impedance отверстия/over/0.25mm BGA смолы заполненное и покрытое

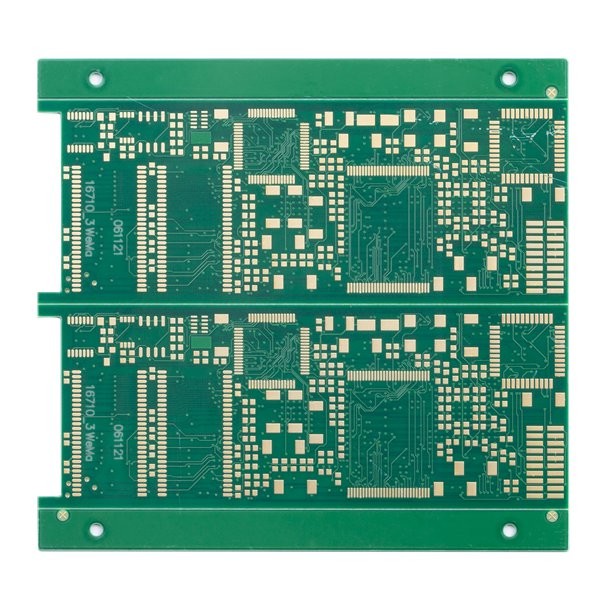

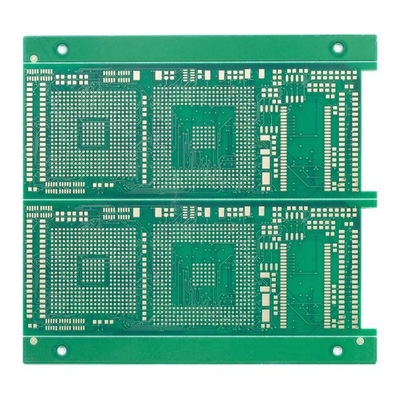

Разнослоистая доска PCB HDI 0.9mm маска припоя зеленого цвета изготовления Pcb 8 слоев 0Разнослоистая доска PCB HDI 0.9mm маска припоя зеленого цвета изготовления Pcb 8 слоев 1



вопросы и ответы:

Q1: Вы фабрика или торговая компания?

: Да, мы фабрика, мы имеем независимый быстрый изготовлять PCB прототипа поворота & большие производственные линии PCB тома.


Q2: Чего вроде формат файла PCB может вы принять для продукции?
: Gerber, PROTEL 99SE, PROTEL DXP, PCB СИЛЫ, CAM350, ODB+ (.TGZ)

Q3: Мой PCB хранит безопасен когда я представляю их вам для изготовлять?
: Мы уважаем авторское право клиента и никогда не будем изготовлять PCB для кто-то еще с вашими файлами если мы не будем получать написанное разрешение от вашей стороны, ни мы будем делить эти файлы со всеми другими посредниками. И мы смогли подписать NDA с клиентом при необходимости.

Q4: Если мы не имеем никакой файл PCB/файл Gerber, то только имейте образец PCB, смогите вы произвести его для меня?
: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.


Q5: Что ваше стандартное время выполнения для PCB?
: Образец/прототип (более менее чем 3sqm):

1-2 слои: 3 к дням 5working (наиболее быстро 24 часа для быстрых обслуживаний поворота)
4-8 слои: 7~12 рабочего дня (самое быстрое 48hours для быстрых обслуживаний поворота)
Массовое производство (более менее чем 200sqm):
1-2 слои: 7 до 12 рабочих дней
4-8 слои: 10 до 15 рабочих дней

Q6: Какую оплату вы признаваете?
: Передача провода (T/T) или кредитное письмо (L/C) или PayPal (только для небольшого значения более менее чем 500usd)



Q7: Что путь пересылки?

Для тяжелых товаров больше чем 300kg, мы можем грузить ваши доски PCB кораблем или самолетом сохранить цену перевозки. Конечно, если вы имеете вашего собственного товароотправителя, то мы можем контактировать их для ведения дела с вашей пересылкой.


Q8: Что ваше количество минимального заказа?
: Никакое количество MOQ.The только не повлияет на цену. Пожалуйста свяжитесь мы для RFQ.
