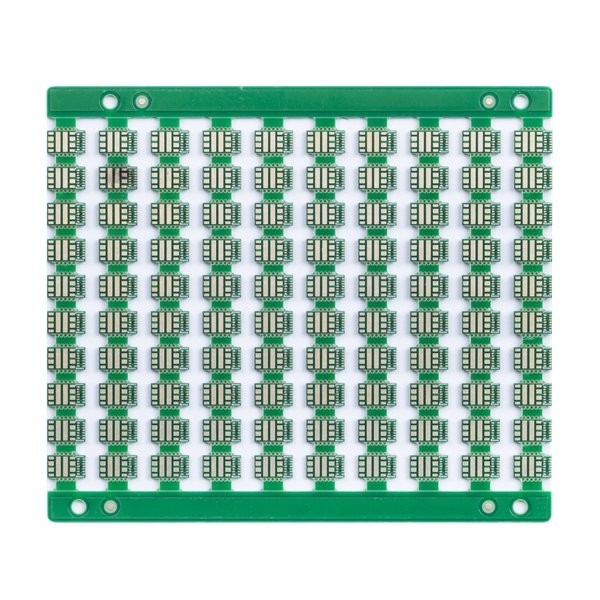

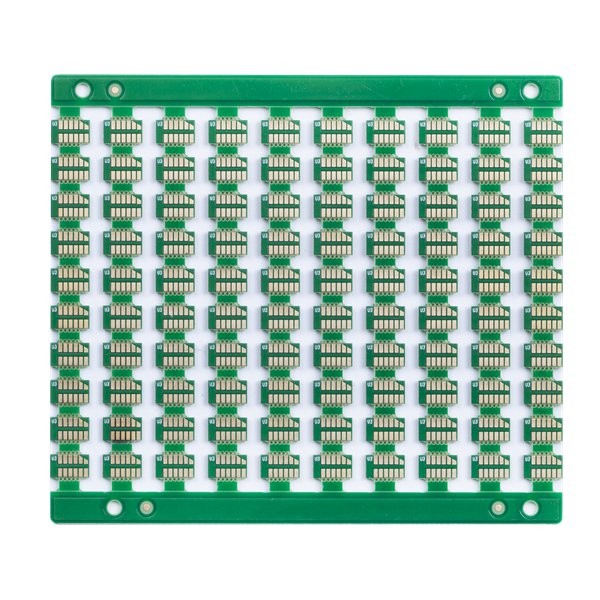

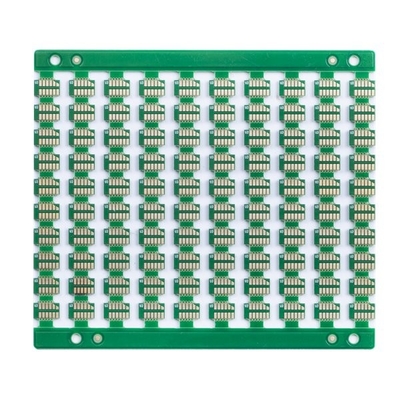

монтажная плата радиотехнической схемы FR4 Pcb 4mil высокой плотности 1.6mm TG170

монтажная плата радиотехнической схемы FR4 Pcb 4mil высокой плотности 1.6mm TG170

Собрание платы с печатным монтажом обслуживаний собрания платы с печатным монтажом доски Pcb доски PCB HDI электронное

доски 4L 1+N+1 HDI

PCB HDI значит платы с печатным монтажом соединения высокой плотности, они охарактеризован более точными линиями, более близкими космосами, и более плотной проводкой.
Должный к своей более высокой плотности цепи чем традиционные монтажные платы, дизайны PCB HDI смогите включить более небольшую через отверстия и пусковые площадки захвата, так же, как более высокую плотность пусковой площадки соединения. PCB HDI широко использован для уменьшения веса и общих размеров продуктов, так же, как для увеличения электрического представления прибора.

Стог-вверх доски HDI:
1+N+1 с microvia лазера и механическим похороненным ядром через. «1" представляет «нарастание» или последовательное слоение на каждой стороне ядра.
i+N+i (i>=2) PCBs содержит 2 или больше «нарастание» слоев соединения высокой плотности. Microvias на различных слоях можно расположить ступенями или штабелировать. Медь заполнила штабелированные структуры microvia обыкновенно - увиденный в бросая вызов дизайнах.

Доски PCB крышки 1~32L FR-4 продуктов HSX, PCB IMS, HDI, высокочастотные доски PTFE и доски etc. Тверд-гибкого трубопровода оно снабжает гибкие быстрые обслуживания продукции поворота (12 часа часов to72), так же, как небольшой том большое производство PCB тома. Продукты широко использованы в высокотехнологичных полях как сообщения, электропитания, компьютерные сети, цифровые продукты, промышленный контроль, наука и образование, медицинские службы, и воздушно-космическое пространство.

вопросы и ответы:
Q1: Какие обслуживания смогли вы обеспечить?
: Изготовление PCB, собрание PCB, быстрый заказ прототипа, и так далее

Q2: Если мы не имеем никакой файл PCB/файл Gerber, то только имейте образец PCB, смогите вы произвести его для меня?
: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.

Q3: Что ваше стандартное время выполнения для PCB?
: Образец/прототип (более менее чем 3sqm):
1-2 слои: 3 к дням 5working (наиболее быстро 24 часа для быстрых обслуживаний поворота)
4-8 слои: 7~12 рабочего дня (самое быстрое 48hours для быстрых обслуживаний поворота)
Массовое производство (более менее чем 200sqm):
1-2 слои: 7 до 12 рабочих дней
4-8 слои: 10 до 15 рабочих дней

Q4: Делает наш продукт будет испытан перед пересылкой.
: Да. Мы смогли обеспечить испытание цепи функции если вы обеспечиваете нам способы испытания.

Q5: Как получить быструю цитату?
: Пожалуйста обеспечьте файл gerber и детали доски (включая слой, толщина доски, медная толщина, поверхностное покрытие, маска припоя и цвет silkscreen, особенный запрос если сколько угодно, количество требования, etc), то
образец:
Слой PCB: 2L/4L/6L/8L/10L/12L
Материал/основное вещество PCB: FR4, TG170; FR, SHENGYI/FR4, IT180A; Rogers+FR4 TG170; FR4+PI
Медная толщина: 1/1oz закончило; 2/2oz закончило; 1/1/1/1oz закончило; 2/2/2/2oz закончило; внутреннее основание 1oz и наружное законченное 1oz;
Цвет маски припоя маски припоя PCB: Зеленый цвет для обеих сторон; Синь для обеих сторон; Почерните для обеих сторон; Белый для обеих сторон
Silkscreen PCB: Двойная сторона, белизна; N/A; Почерните для обеих сторон
Количество: 15pcs, рабочий день 5; 1000pcs, 14 рабочего дня;
