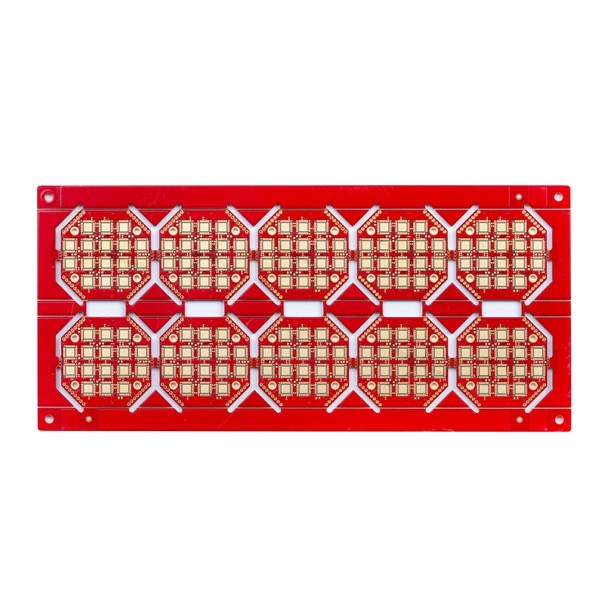

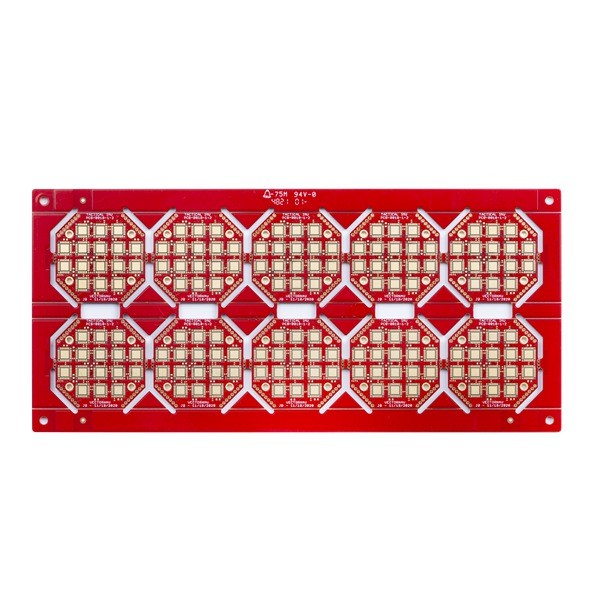

Промышленная плата с печатным монтажом доски 1.6mm PCB контроля HDI электронная

Промышленная плата с печатным монтажом доски 1.6mm PCB контроля HDI электронная

Собрание PCB доски PCB HDI обслуживает собрание PCB Smt собрания PCB соединения высокой плотности электронное

плата с печатным монтажом 6L 1+N+1 HDI

PCB HDI значит платы с печатным монтажом соединения высокой плотности, они охарактеризован более точными линиями, более близкими космосами, и более плотной проводкой.
Должный к своей более высокой плотности цепи чем традиционные монтажные платы, дизайны PCB HDI смогите включить более небольшую через отверстия и пусковые площадки захвата, так же, как более высокую плотность пусковой площадки соединения. PCB HDI широко использован для уменьшения веса и общих размеров продуктов, так же, как для увеличения электрического представления прибора.

Стог-вверх доски HDI:
1+N+1 с microvia лазера и механическим похороненным ядром через. «1" представляет «нарастание» или последовательное слоение на каждой стороне ядра.
i+N+i (i>=2) PCBs содержит 2 или больше «нарастание» слоев соединения высокой плотности. Microvias на различных слоях можно расположить ступенями или штабелировать. Медь заполнила штабелированные структуры microvia обыкновенно - увиденный в бросая вызов дизайнах.

Доски PCB крышки 1~32L FR-4 продуктов HSX, PCB IMS, HDI, высокочастотные доски PTFE и доски etc. Тверд-гибкого трубопровода оно снабжает гибкие быстрые обслуживания продукции поворота (12 часа часов to72), так же, как небольшой том большое производство PCB тома. Продукты широко использованы в высокотехнологичных полях как сообщения, электропитания, компьютерные сети, цифровые продукты, промышленный контроль, наука и образование, медицинские службы, и воздушно-космическое пространство.

вопросы и ответы:
Q1: Смогли вы обеспечить поиск обслуживаний и компонентов собрания PCB?
: Да, мы смогли также обеспечить поиск компонентов и обслуживания собрания PCB так же, как строение коробки если запрос.

Q2: Которыми странами вы работали с?
: США, Канада, Италия, Германия, Великобритания, Испания, Франция, Россия, Иран, Турция, чехия, Австрия, Австралия, Бразилия, Япония, Индия etc.

Q3: Мой PCB хранит безопасен когда я представляю их вам для изготовлять?
: Мы уважаем авторское право клиента и никогда не будем изготовлять PCB для кто-то еще с вашими файлами если мы не будем получать написанное разрешение от вашей стороны, ни мы будем делить эти файлы со всеми другими посредниками. И мы смогли подписать NDA с клиентом при необходимости.

Q4: Если мы не имеем никакой файл PCB/файл Gerber, то только имейте образец PCB, смогите вы произвести его для меня?
: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.

Q5: Что ваше стандартное время выполнения для PCB?
: Образец/прототип (более менее чем 3sqm):
1-2 слои: 3 к дням 5working (наиболее быстро 24 часа для быстрых обслуживаний поворота)
4-8 слои: 7~12 рабочего дня (самое быстрое 48hours для быстрых обслуживаний поворота)
Массовое производство (более менее чем 200sqm):
1-2 слои: 7 до 12 рабочих дней
4-8 слои: 10 до 15 рабочих дней
