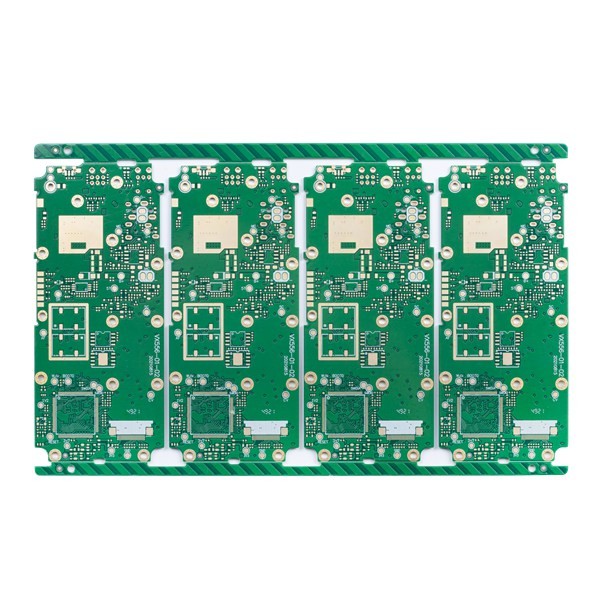

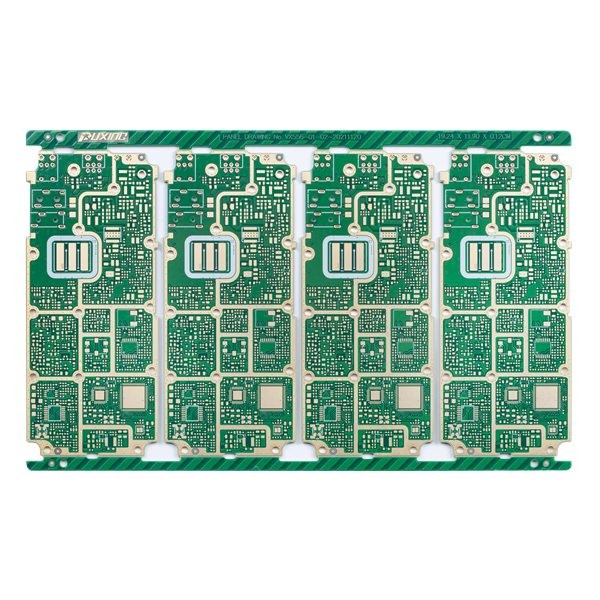

PCB мобильного телефона 4mil доски 1.2mm PCB управлением HDI импеданса
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Имя PCB | доски 6L 1+N+1HDI | Marterial | FR4 S1000-2 TG170 |
|---|---|---|---|
| Законченная поверхность | золото погружения | Толщина доски | 1.2mm |
| Медная толщина | 1/1/1/1/1/1OZ | След/зазор Min.PCB | 6/4mil |
| Маска припоя | ТАЙО Грин | Самое небольшое механическое сверля отверстие | 0.25mm |
| Особенный запрос | HDI похоронило vias и слепые vias, один шаг штабелируют вверх | Продукты Applicationcommunications | продукты связей |
| Высокий свет | доска PCB 1.2mm TG170 HDI,доска PCB 4mil TG170 HDI,PCB мобильного телефона 4mil 1.2mm |
||
Характер продукции
PCB мобильного телефона 4mil доски 1.2mm PCB управлением HDI импеданса
Доска HDI PCB HDI похоронила Vias и слепая доска PCB мобильного телефона управлением импеданса доски Vias Hdi
доски 6L 1+N+1 HDI
PCB HDI аббревиатура плат с печатным монтажом соединения высокой плотности, они охарактеризован более точными линиями, более близкими космосами, и более плотной проводкой.
Соединение высокой плотности (HDI) PCBs охарактеризовано более точными линиями, более близкими космосами, и более плотной проводкой. Они имеют более быстрое соединение пока уменьшающ размер проекта. Нормально, эти доски также отличают слепым и похороненные vias, лазер аблировали microvias, последовательное слоение, и через в-пусковые площадки. Доска HDI может расквартировать функциональность предыдущих доск использовала.
Для доск HDI собственная более высокая плотность цепи чем традиционные монтажные платы, свои дизайны может включить более небольшую через отверстия и пусковые площадки захвата, и также более высокую плотность пусковой площадки соединения. Они широко использованы для уменьшения веса и общих размеров продуктов, так же, как для увеличения электрического представления прибора.
Доски HDI приложены к широкому диапазону индустрий, как цифровые приборы, смартфоны и планшеты, автомобили, воздушные судн и другие продукты кораблей.
| Отсчет слоя монтажной платы: | 6L | Ламинат монтажной платы: | FR4 S1000-2 TG170 |
| Медь слоя толщиной: | 1/1/1/1/1/1OZ | Толщина доски: | 1.2MM |
| Самый небольшой размер отверстия: | 0.25mm | Самый небольшой след/зазор PCB: | 6/4mil |
| Цвет маски припоя: | Зеленый цвет TAIYO | Цвет шелковой ширмы: | Белый |
| Поверхность PCB закончила: | Золото погружения | Профиль доски: | Routing/V-CUT |
| Применение доски PCB: | сообщения | ||
| Спрашивать особенное требование: | HDI похоронило vias и слепые vias, один стог шага вверх по управлению/смоле /impedance заполненному и покрытому сверх | ||
Q1: Вы фабрика или торговая компания?
: Да, мы фабрика, мы имеем независимый быстрый изготовлять PCB прототипа поворота & большие производственные линии PCB тома.
Q2: Чего вроде формат файла PCB может вы принять для продукции?
: Gerber, PROTEL 99SE, PROTEL DXP, PCB СИЛЫ, CAM350, ODB+ (.TGZ)
Q3: Мой PCB хранит безопасен когда я представляю их вам для изготовлять?
: Мы уважаем авторское право клиента и никогда не будем изготовлять PCB для кто-то еще с вашими файлами если мы не будем получать написанное разрешение от вашей стороны, ни мы будем делить эти файлы со всеми другими посредниками. И мы смогли подписать NDA с клиентом при необходимости.
Q4: Если мы не имеем никакой файл PCB/файл Gerber, то только имейте образец PCB, смогите вы произвести его для меня?
: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.
Q5: Что ваше стандартное время выполнения для PCB?
: Образец/прототип (более менее чем 3sqm):
1-2 слои: 3 к дням 5working (наиболее быстро 24 часа для быстрых обслуживаний поворота)
4-8 слои: 7~12 рабочего дня (самое быстрое 48hours для быстрых обслуживаний поворота)
Массовое производство (более менее чем 200sqm):
1-2 слои: 7 до 12 рабочих дней
4-8 слои: 10 до 15 рабочих дней
Q6: Какую оплату вы признаваете?
: Передача провода (T/T) или кредитное письмо (L/C) или PayPal (только для небольшого значения более менее чем 500usd)
