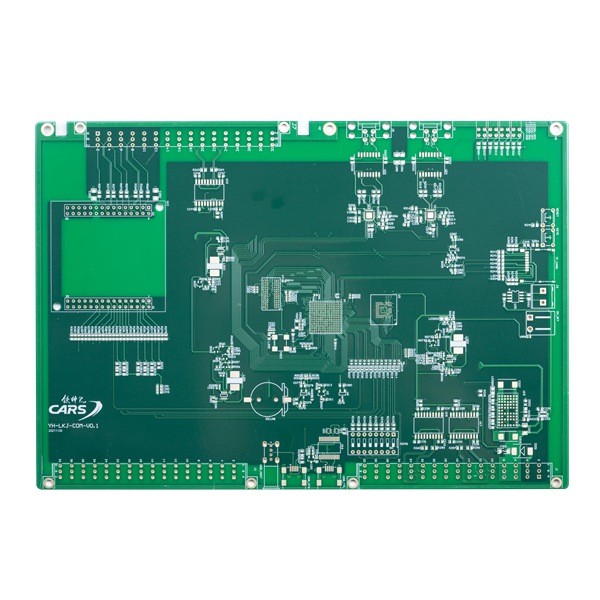

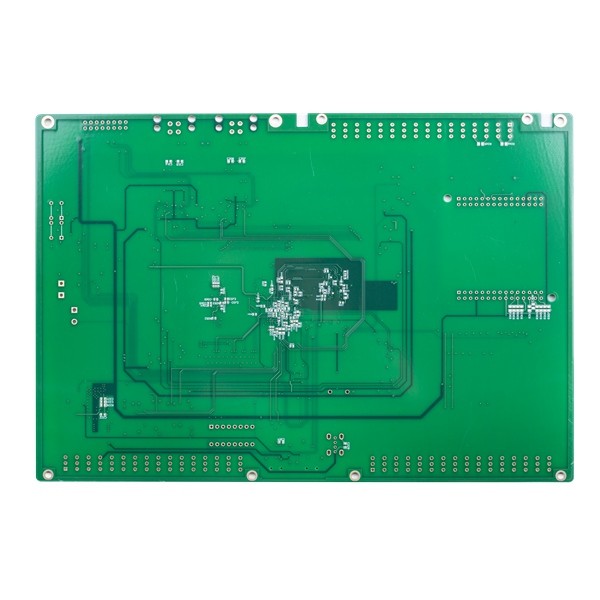

Золото 1.6mm погружения плат с печатным монтажом BGA Hdi 6 слоев FR4

Золото 1.6mm погружения плат с печатным монтажом BGA Hdi 6 слоев FR4

Производство доски PCB дизайна PCB плат с печатным монтажом HDI монтажной платы HDI доски HDI PCB HDI

платы с печатным монтажом 6L 2+N+2 HDI

HDI стоит для высокой плотности Interconnector. Особый тип PCB который имеет возможность соединений высокой плотности. Оно значит что доски HDI имеют больше провода или линий кондукции в единственную поверхность, используя большую часть из космоса и предлагая компактный PCB.

PCB HDI плотно паковал соединения, он сохраняет много космос и предлагает более компонентную плотность и он имеет возможность делать компакт цепи.

Доски HDI особенно привлекательны к портативной, мобильной, и портативной электронике должной к их тонкому, зависящему представлению и крошечному размеру. Технология HDI критический компонент много из передовых технологий. Миниатюризация электронных блоков включая PCBs позволяла изготовители произвести более небольшие, более рентабельные приборы без жертвовать представление или надежность.

Они в большинстве использованы в бытовой электронике, сообщении, автомобильном и космическом, медицинские службы, и продукты управлением индустрии и другие индустрии.

вопросы и ответы:

Q1: Вы фабрика или торговая компания?
: Да, мы фабрика, мы имеем независимый быстрый изготовлять PCB прототипа поворота & большие производственные линии PCB тома.

Q2: Чего вроде формат файла PCB может вы принять для продукции?
: Gerber, PROTEL 99SE, PROTEL DXP, PCB СИЛЫ, CAM350, ODB+ (.TGZ)

Q3: Мой PCB хранит безопасен когда я представляю их вам для изготовлять?
: Мы уважаем авторское право клиента и никогда не будем изготовлять PCB для кто-то еще с вашими файлами если мы не будем получать написанное разрешение от вашей стороны, ни мы будем делить эти файлы со всеми другими посредниками. И мы смогли подписать NDA с клиентом при необходимости.

Q4: Если мы не имеем никакой файл PCB/файл Gerber, то только имейте образец PCB, смогите вы произвести его для меня?
: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.

Q5: Что ваше стандартное время выполнения для PCB?
: Образец/прототип (более менее чем 3sqm):
1-2 слои: 3 к дням 5working (наиболее быстро 24 часа для быстрых обслуживаний поворота)
4-8 слои: 7~12 рабочего дня (самое быстрое 48hours для быстрых обслуживаний поворота)
Массовое производство (более менее чем 200sqm):
1-2 слои: 7 до 12 рабочих дней
4-8 слои: 10 до 15 рабочих дней

Q6: Какую оплату вы признаваете?
: Передача провода (T/T) или кредитное письмо (L/C) или PayPal (только для небольшого значения более менее чем 500usd)
