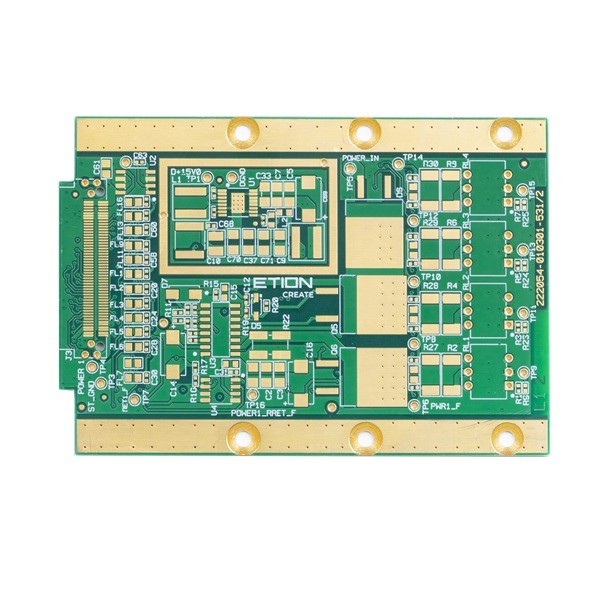

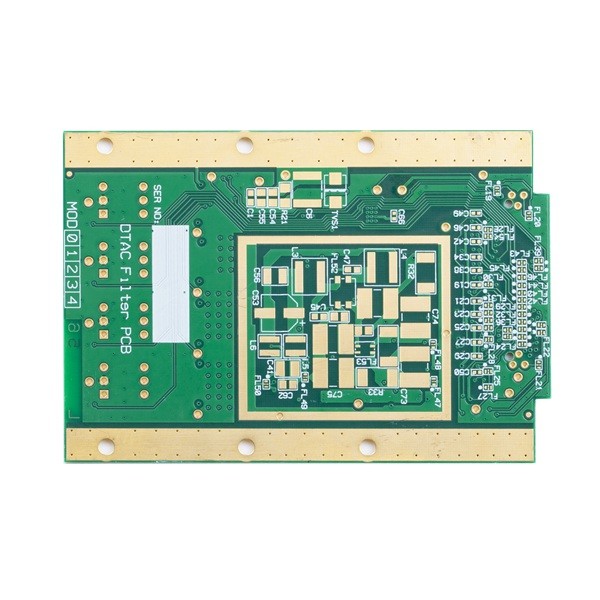

PCB поворота FR4 TG170 быстрый всходит на борт управления импеданса отверстия зенковки

PCB поворота FR4 TG170 быстрый всходит на борт управления импеданса отверстия зенковки

Быстрый PCB поворота всходит на борт образца PCB PCB большим управлением импеданса отверстия зенковки зоны Au быстрого быстрого

PCB зоны Au быстрого поворота 6L большой

Медная толщина внутренней и наружной низкопробной медной возможности: Минута 0.3/0.5oz, максимальное 3oz, предварительное 4-6oz

Допуск смычка и извива: 0,075%

Минимальный размер отверстия: 0.15mm (нужно рассмотреть доску если небольш чем 0,15 mm), то

Возможность буровой скважины HDI минимальная: 0.08-0.10MM

След PCB/возможность зазора: 3mil (0.075mm)

Метод плана PCB: Routing/V-CUT/Punching

Возможность толщины маски припоя: стандартное 15-20um; Предварительный: 35um

Минимальная возможность ширины моста маски припоя: зеленое 4mil, другой цвет 4.8mil

Возможность наливных отверстий маски припоя: 0.1-0.5mm

Цвет маски припоя покрывает зеленый, матовый зеленый цвет, голубое, матовое голубые, черные, матовые черное, желтый, красный, белый, etc

Silkscreen PCB включает белое, черное и как ваша просьба

Возможность толщины маски Peelable: 500-1000um

Фильм оксидации возможности OSP: 0.2-0.5um

Преимущества цепи HSX:

1) Профессиональный PCB производства на 10 лет

2) Лидирующий располагать, профессиональная производственная линия

3) Стабилизированная и зрелая технология изготовления

4) Высокая проверка качества надежности

5) Всесторонняя система обслуживания рынка

6) Быстрый ответ, быстрая доставка

вопросы и ответы:

Q1: Вы фабрика или торговая компания?
: Да, мы фабрика, мы имеем независимый быстрый изготовлять PCB прототипа поворота & большие производственные линии PCB тома.

Q2: Чего вроде формат файла PCB может вы принять для продукции?
: Gerber, PROTEL 99SE, PROTEL DXP, PCB СИЛЫ, CAM350, ODB+ (.TGZ)

Q3: Мой PCB хранит безопасен когда я представляю их вам для изготовлять?
: Мы уважаем авторское право клиента и никогда не будем изготовлять PCB для кто-то еще с вашими файлами если мы не будем получать написанное разрешение от вашей стороны, ни мы будем делить эти файлы со всеми другими посредниками. И мы смогли подписать NDA с клиентом при необходимости.

Q4: Если мы не имеем никакой файл PCB/файл Gerber, то только имейте образец PCB, смогите вы произвести его для меня?
: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.

Q5: Что ваше стандартное время выполнения для PCB?
: Образец/прототип (более менее чем 3sqm):
1-2 слои: 3 к дням 5working (наиболее быстро 24 часа для быстрых обслуживаний поворота)
4-8 слои: 7~12 рабочего дня (самое быстрое 48hours для быстрых обслуживаний поворота)
Массовое производство (более менее чем 200sqm):
1-2 слои: 7 до 12 рабочих дней
4-8 слои: 10 до 15 рабочих дней

Q6: Какую оплату вы признаваете?
: Передача провода (T/T) или кредитное письмо (L/C) или PayPal (только для небольшого значения более менее чем 500usd)
