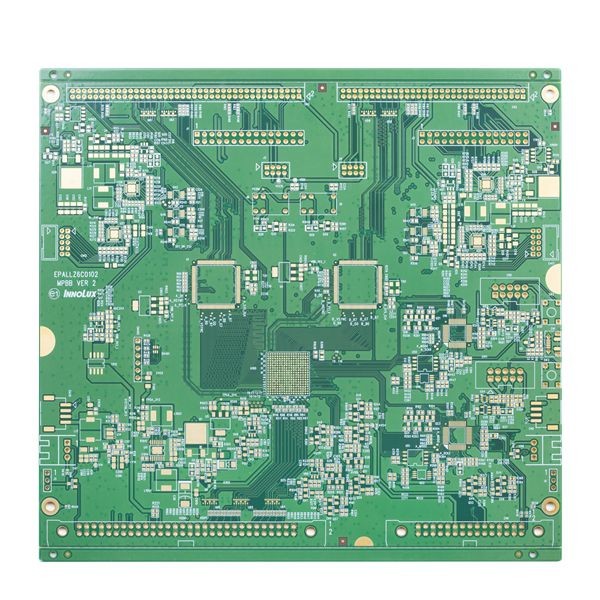

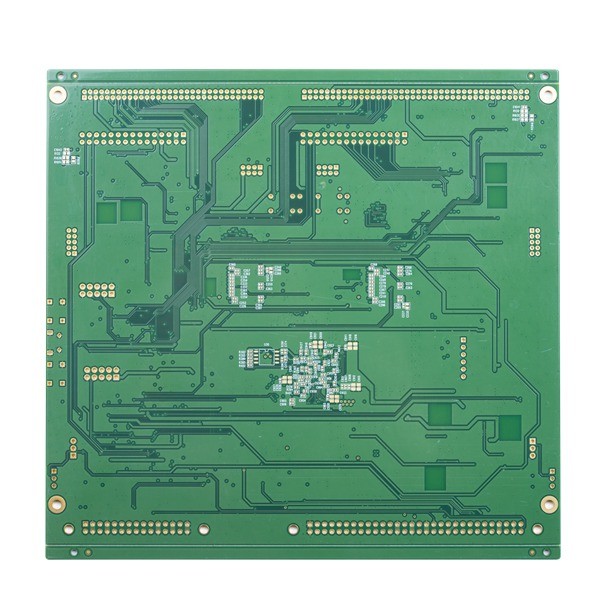

Небольшое золото погружения слоя 3mil платы с печатным монтажом 6 BGA разнослоистое
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Название продукта | плата с печатным монтажом галоида 6L свободная | Материал | FR4 без галогенов |
|---|---|---|---|
| Слой PCB | 6L | Толщина доски | 1.6mm |
| Законченная медная толщина | 1/1/1/1/1/1OZ | плата с печатным монтажом галоида 6L свободная | 0.15mm |
| След/зазор Min.PCB | 3/3mil | Цвет маски припоя | Зеленый цвет |
| Цвет шелкографии | Белый | Особенный запрос | галоид свободное material/0.25mm BGA |
| Высокий свет | разнослоистая плата с печатным монтажом 6L,разнослоистая плата с печатным монтажом 3mil,разнослоистая доска 3mil |
||
Характер продукции
Небольшое золото погружения слоя 3mil платы с печатным монтажом 6 BGA разнослоистое
PCB линии космоса и зазора разнослоистого галоида свободный материальный небольшой BGA платы с печатным монтажом небольшой разнослоистый
плата с печатным монтажом галоида 6L свободная
Максимальные слои: 32layer (слою ≥20 нужно рассмотреть)
Максимальный размер панели финиша: 740* 500 MM (>600 MM нужно рассмотреть)
Минимальный размер панели финиша: 5 * 5mm
Минимальная буровая скважина: 0.15mm (<0.15 mm нужно рассмотреть)
Буровая скважина HDI минимальная: 0.08-0.10MM
Коэффициент сжатия: 15:1 (>12:1 нужно рассмотреть)
Толщина доски: 0.2~4.0mm (<0.2 mm, >4 mm нужно рассмотреть)
Медная толщина: Внутреннее layer≤ 6 OZ (≥5 OZ для 4L, ≥4OZ для 6L, ≥3OZfor 8L и выше будет расмотрено)
Наружное copper≤ 10 OZ слоя (≥5 OZ нужно рассмотреть)
Медь в holes≤ 5 OZ (≥1 OZ нужно рассмотреть
Минимальный космос во внутреннем слое (одностороннем): 4~8L (включите): образец: 4 mil; небольшой том: 4,5 mil;
8~12L (включите): образец: 5 mil; небольшой том: 5,5 mil
12~18L (включите): образец: 6 mil; небольшой том: 6,5 mil
| Слой PCB | 6L | Материал PCB | FR4 |
| Медная толщина | 1/1/1/1/1/1OZ | Толщина PCB | 1.6MM |
| Размер отверстия MIN. | 0.15mm | След/зазор Min.PCB: | 3/3mil |
| Маска припоя PCB | Зеленый цвет | Silkscreen PCB | Белый |
| Поверхность PCB закончила | Золото погружения | План PCB | Routing/V-CUT |
| Применение | медицинские службы | ||
| Особенное требование: | небольшая линия космос и зазор: 3/3mil/min. через размер 0.15mm/halogen отверстия свободный/импеданс control/0.25mm BGA | ||
вопросы и ответы:
1. Какое обслуживание можете вы обеспечить?
Плата с печатным монтажом, собрание напечатанной цепи, быстрый заказ прототипа
2. Как быстро ваше время выполнения?
Доска наиболее быстро доска WDs, 2L и 4L твердая самое быстрое 24H 3 HDI
3. Как получить быструю цитату?
Пожалуйста обеспечьте файл gerber и детали доски (включая слой, толщина доски, медная толщина, поверхностное покрытие, маска припоя и цвет silkscreen, особенный запрос если сколько угодно, количество требования, etc), то
Список образца:
| Слой PCB | 4L |
| Поверхность PCB | ENIG |
| Материал PCB | FR4, TG135 |
| законченная медная толщина | 2/2/2/2oz |
| цвет маски припоя | Двойная сторона, красная |
| Silkscreen | Двойная сторона, черная |
| Количество | 1000pcs, 2 недели |
условия оплаты 4.What вы принимаете?
: Передача провода (T/T) или кредитное письмо (L/C) или PayPal (только для небольшого значения более менее чем 500usd)
