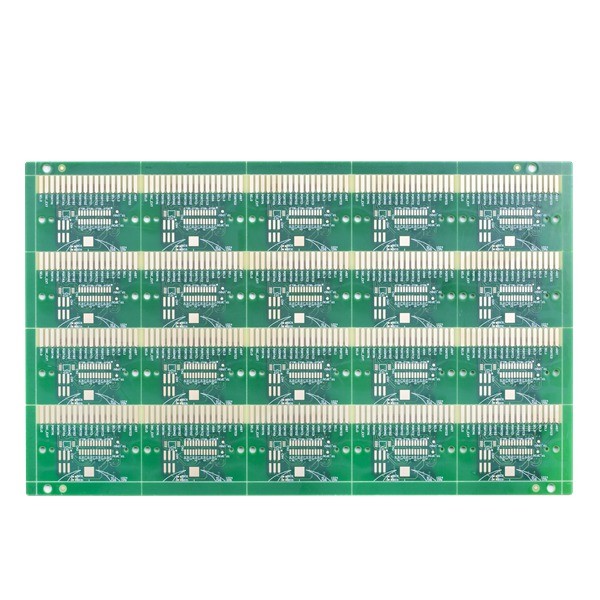

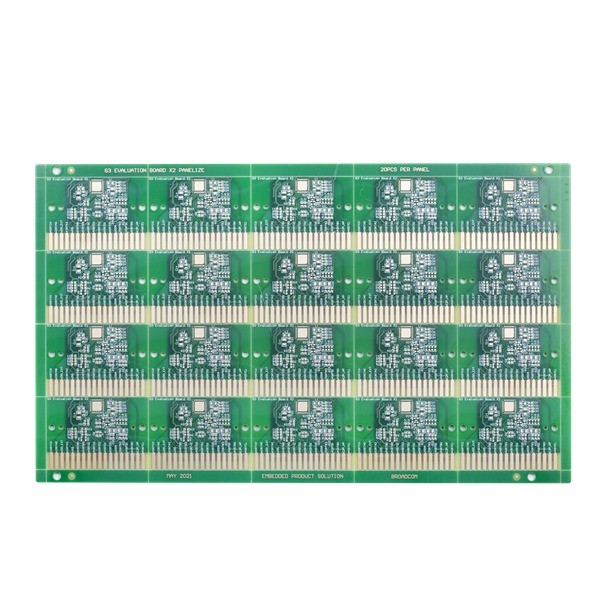

Галоид 4L свободное 1.6mm ENIG монтажной платы заткнутого отверстия смолы разнослоистый поверхностный
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Название продукта | смола галоида 4L свободная заполнила PCB | Материал | FR4 без галогенов |
|---|---|---|---|
| Законченная обработка | ENIG 2u | Толщина доски | 1.6mm |
| Законченная медная толщина | 1/1/1/1OZ | плата с печатным монтажом галоида 6L свободная | 0.2MM |
| След/зазор Min.PCB | 8/8mil | Цвет маски припоя | Зеленый цвет |
| Цвет шелкографии | Белый | Особенный запрос | управление/смола импеданса заполненная и покрытая сверх |
| Высокий свет | разнослоистая монтажная плата 4L,монтажная плата 1.6mm разнослоистая,доска 1.6mm разнослоистая |
||
Характер продукции
Галоид 4L свободное 1.6mm ENIG монтажной платы заткнутого отверстия смолы разнослоистый поверхностный
Разнослоистая смола платы с печатным монтажом заткнула отверстие и покрыла над PCB управлением импеданса PCB ENIG поверхностным
смола галоида 4L свободная заполнила PCB
Максимальные слои: 32layer (слою ≥20 нужно рассмотреть)
Максимальный размер панели финиша: 740* 500 MM (>600 MM нужно рассмотреть)
Минимальный размер панели финиша: 5 * 5mm
Минимальная буровая скважина: 0.15mm (<0.15 mm нужно рассмотреть)
Буровая скважина HDI минимальная: 0.08-0.10MM
Коэффициент сжатия: 15:1 (>12:1 нужно рассмотреть)
Толщина доски: 0.2~4.0mm (<0.2 mm, >4 mm нужно рассмотреть)
Медная толщина: Внутреннее layer≤ 6 OZ (≥5 OZ для 4L, ≥4OZ для 6L, ≥3OZfor 8L и выше будет расмотрено)
Наружное copper≤ 10 OZ слоя (≥5 OZ нужно рассмотреть)
Медь в holes≤ 5 OZ (≥1 OZ нужно рассмотреть
Минимальный космос во внутреннем слое (одностороннем): 4~8L (включите): образец: 4 mil; небольшой том: 4,5 mil;
8~12L (включите): образец: 5 mil; небольшой том: 5,5 mil
12~18L (включите): образец: 6 mil; небольшой том: 6,5 mil
|
||||||||||||||||||||||||||||
вопросы и ответы:
Q1: Вы фабрика или торговая компания?
: Да, мы фабрика, мы имеем независимый быстрый изготовлять PCB прототипа поворота & большие производственные линии PCB тома.
Q2: Чего вроде формат файла PCB может вы принять для продукции?
: Gerber, PROTEL 99SE, PROTEL DXP, PCB СИЛЫ, CAM350, ODB+ (.TGZ)
Q3: Мой PCB хранит безопасен когда я представляю их вам для изготовлять?
: Мы уважаем авторское право клиента и никогда не будем изготовлять PCB для кто-то еще с вашими файлами если мы не будем получать написанное разрешение от вашей стороны, ни мы будем делить эти файлы со всеми другими посредниками. И мы смогли подписать NDA с клиентом при необходимости.
Q4: Если мы не имеем никакой файл PCB/файл Gerber, то только имейте образец PCB, смогите вы произвести его для меня?
: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.
Q5: Что ваше стандартное время выполнения для PCB?
: Образец/прототип (более менее чем 3sqm):
1-2 слои: 3 к дням 5working (наиболее быстро 24 часа для быстрых обслуживаний поворота)
4-8 слои: 7~12 рабочего дня (самое быстрое 48hours для быстрых обслуживаний поворота)
Массовое производство (более менее чем 200sqm):
1-2 слои: 7 до 12 рабочих дней
4-8 слои: 10 до 15 рабочих дней
Q6: Какую оплату вы признаваете?
: Передача провода (T/T) или кредитное письмо (L/C) или PayPal (только для небольшого значения более менее чем 500usd)
