Изготовление гибкое 8mil монтажной платы прототипа двойного слоя
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Слой PCB | Монтажная плата прототипа гибкого трубопровода двойного слоя | Материал | PI |
|---|---|---|---|
| Слой платы | 2L | Законченная обработка | ENIG |
| Медная толщина | 1/1 унция | Минимальный размер сверления | 0.1mm |
| Высокий свет | Монтажная плата прототипа ODM,монтажная плата прототипа 8mil,монтажная плата гибкого трубопровода 8mil |
||
Характер продукции

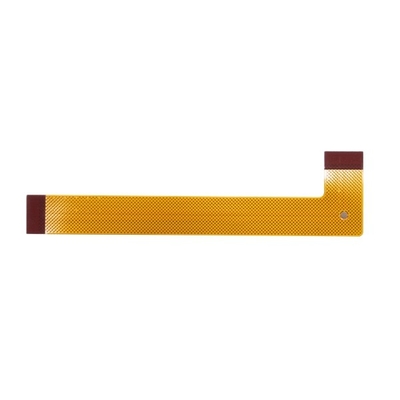

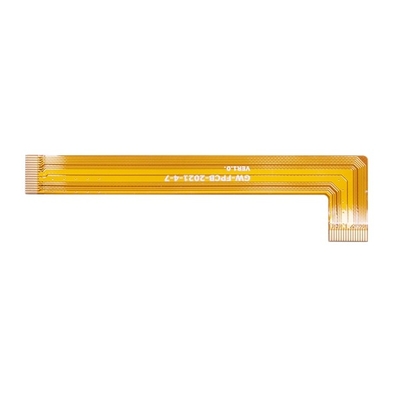

Изготовление гибкое 8mil монтажной платы прототипа двойного слоя
Собрание платы с печатным монтажом монтажной платы PCBA Pcba монтажной платы доски PCBA PCB гибкого трубопровода
Доска PCB гибкого трубопровода двойного слоя
Преимущество:
1) точность дизайнов. Большее часть из предварительных электронных устройств в пользе сегодня использует гибкие монтажные платы из-за высокого уровня точности предполагаемого их.
2) Они облегченны. Монтажные платы можно сложить легко, таким образом их можно расположить в отсеки.
3) Долгосрочное представление. Высшие качества гибких монтажных плат позволить им иметь стойкость и долгосрочное представление. Характеристики низкой дуктильности и массы, который содержат в этих досках позволяют им преодолевать влияние вибраций, поэтому дающ им емкость для того чтобы улучшить представление.
4) Тепловыделение. Из-за компактных дизайнов монтажной платы, более короткие термальные пути произвели и рассеяние тепла более быстро сравнено к другому виду PCBs.
5) Гибкость. Должный к их способности быть гибка, она легко согнуть гибкие монтажные платы к различным уровням при установке их, таким образом делает ее возможной увеличить уровни функциональности различной электроники.
| Возможность технологии FPC | |||
| Припишите (все размеры mils если в противном случае определенный) |
Массовое производство (≥ выхода 80%, ≥1,33 Cpk) |
Небольшое количество (≥60% выхода, ключ ≥80% выхода спецификации |
Образец |
| FPC (yes/no) | да | да | да |
| Отсчет/структура слоя, максимальная. | 2 | 4 | 6 |
| Размер (l ×W), максимальный. | 550mm*250mm | 550mm*250mm | 700mm*250mm |
| Номинальная толщина (mm) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
| Допуск толщины | ±10% (>0.3mm)/±0.03mm (≤0.3mm) | ±10% (>0.3mm)/±0.03mm (≤0.3mm) | ±10% (>0.3mm)/±0.03mm (≤0.3mm) |
| Поверхностный тип финиша | Золото HASLHard ENIGENEPIGOPSI-SilverI-олова | Золото HASLHard ENIGENEPIGOPSI-SilverI-олова | Золото HASLHard ENIGENEPIGOPSI-SilverI-олова |
| Мягкий ENIG (yes/no) | нет | нет | нет |
| Тип основного вещества | PI | PI | PILCPTK |
| Толщина Coverlay (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Слипчивая толщина (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Медная толщина, MIN./максимальные (um) | 12-70 | 12-70 | 12-70 |
| Толщина основного вещества, MIN./максимальные (um) | 25-75 | 25-75 | 25-100 |
| Механический просверленный размер через-отверстия (DHS), MIN. | 0,15 | 0,15 | 0,15 |
| Коэффициент сжатия плакировкой, максимальный. | 3:1 | 3:1 | 5:1 |
| Размер пусковой площадки, MIN. | Со сквозным отверстием: 0.4mm Без сквозного отверстия: 0.2mm |
Со сквозным отверстием: 0.4mm Без сквозного отверстия: 0.2mm |
Со сквозным отверстием: 0.3mm Без сквозного отверстия: 0.2mm |
| Допуск размера пусковой площадки | 20% | 20% | 10% |
| Пусковая площадка для того чтобы проложить космос, MIN. | 4mil | 4mil | 4mil |
| Пусковая площадка для того чтобы конспектировать допуск | ±3mil | ±3mil | ±2mil |
| Accurancy положения картины | ±3mil | ±3mil | ±2mil |
| Accurancy положения картины от верхней стороны, который нужно основать | ±3mil | ±3mil | ±2mil |
| Лазер через диаметр отверстия/пусковую площадку, MIN. | 4/12mil | 4/10mil | 4/10mil |
| Линия ширина Outerlayer (Hoz+plating)/космос, MIN. | 3/3mil | 3/3mil | 2/2mil |
| Линия ширина Innerlayer (Hoz)/космос, MIN. | 3/3mil | 3/3mil | 2/2mil |
| Внутренняя линия допуск ширины | ±10% | ±10% | ±10% |
| Регистрация Outerlayer, MIN. (диаметр пусковой площадки = DHS + x) | DHS + 8 | DHS + 8 | DHS + 6 |
| Регистрация Innerlayer, MIN. (диаметр пусковой площадки = DHS + x) (l ≤4слоя) | DHS + 10 | DHS + 10 | DHS + 8 |
| Лазер через тангаж отверстия, MIN. | 0.40mm | 0.40mm | 0.35mm |
| Механический тангаж отверстия, MIN. | 0.50mm | 0.50mm | 0.40mm |
| Допуск положения просверленного отверстия | ±2mil | ±2mil | ±2mil |
| Допуск размера отверстия | ±2mil | ±2mil | ±2mil |
| Accurancy положения от оборудуя отверстия (PTH&NPTH), который нужно проложить | ±3mil | ±3mil | ±2mil |
| Accurancy положения от оборудуя отверстия (PTH&NPTH), который нужно конспектировать | ±3mil | ±3mil | ±2mil |
| Допуск размера плана | ±2mil | ±2mil | ±2mil |
| Регистрация LPI/запруда, MIN. | 2mil/4mil | 2mil/4mil | 2mil/3mil |
| Запруда LPI на CVL | 8mil | 8mil | 8mil |
| Окно Coverlay открытое/запруда | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Φ0.3mm/0.2mm |
| Регистрация Coverlay/подача смолы | 4mil | 4mil | 2mil |
| Материал Stifferness | FR4/PI/Steel | FR4/PI/Steel | FR4/PI/Steel |
| Запруда Stifferness, MIN. | 12mil | 12mil | 8mil |
| Регистрация Stifferness/подача смолы | 8mil/4mil | 8mil/4mil | 4mil/2mil |
| Допуск импеданса | 10% | 10% | 5% |
| Термальная надежность (LPI, FCCL, CVL) | 288°/10s/3times | 288°/10s/3times | 288°/10s/3times |
| Квалифицированный UL материала и структуры | PI | PI | PI |
вопросы и ответы:
Q1: Что ваше количество минимального заказа?
: Никакое количество MOQ.The только не повлияет на цену. Пожалуйста свяжитесь мы для RFQ.
Q2: Как вы обычно будете грузить PCB?
: Обычно для небольших пакетов, мы грузим доски DHL, UPS, дверью Federal Express к обслуживанию двери, мы смогли использовать ваш грузя счет для того чтобы сделать собрание или использовать наш счет для того чтобы грузить в термин доставки DDU (импортной пошлины бесплатной).
Для тяжелых товаров больше чем 300kg, мы можем грузить ваши доски PCB кораблем или самолетом сохранить цену перевозки. Конечно, если вы имеете вашего собственного товароотправителя, то мы можем контактировать их для ведения дела с вашей пересылкой.
Q3: Как о вашей производственной мощности фабрики PCB?
: Наша емкость месячной производительности в 50 000 квадратных метров/месяц и 5000types/month.
Q4: Которыми странами вы работали с?
: США, Канада, Италия, Германия, Великобритания, Испания, Франция, Россия, Иран, Турция, чехия, Австрия, Австралия, Бразилия, Япония, Индия etc.
Q5: Вы обеспечиваете обслуживания собрания PCB тоже?
Для тяжелых товаров больше чем 300kg, мы можем грузить ваши доски PCB кораблем или самолетом сохранить цену перевозки. Конечно, если вы имеете вашего собственного товароотправителя, то мы можем контактировать их для ведения дела с вашей пересылкой.
