Плата с печатным монтажом 8mil PCB FR4 TG130 одиночная, который встали на сторону гибкая
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Имя PCB | Одно встало на сторону гибкая плата с печатным монтажом | Marterial | FR4 TG130 |
|---|---|---|---|
| Толщина доски | 0.2mm | Медная толщина | 1/0OZ |
| Минимальная линия расстояние/космос | 8/8mil | Маска припоя | Никакие |
| Высокий свет | PCB FR4 TG130 одиночный,который встали на сторону,PCB 8mil TG130 одиночный |
||
Характер продукции

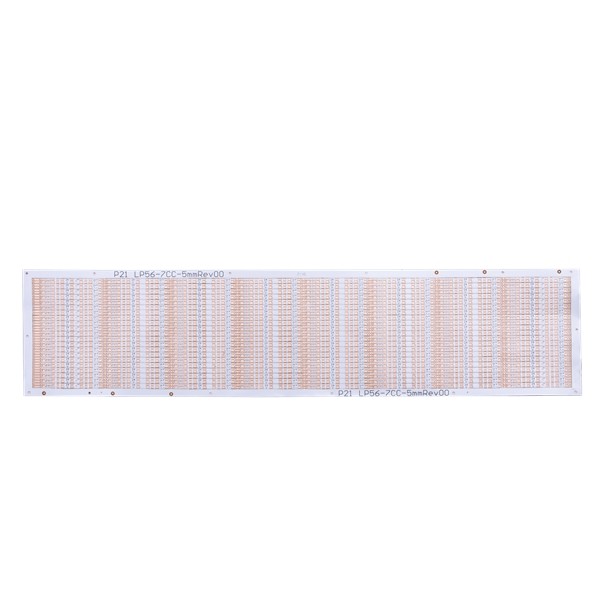

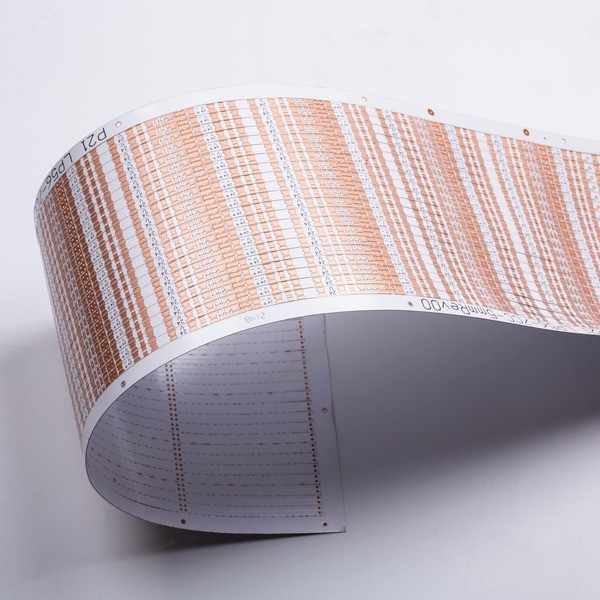

Плата с печатным монтажом 8mil PCB FR4 TG130 одиночная, который встали на сторону гибкая
Одиночный, который встали на сторону PCB одно встал на сторону гибкая плата с печатным монтажом гибкий PCB Singple встал на сторону доска доски PCB одиночная, который встали на сторону
Одно встало на сторону гибкая плата с печатным монтажом
Толщина PCB: 0.2~4.0mm (<0.2 mm, >4 mm нужно рассмотреть) (≤ 0.6mm толщины доски, не применяются для поверхности HASL)
медная толщина внутренней и наружной низкопробной меди: Минута 0.3/0.5oz, максимальное 3oz, предварительное 4-6oz
Смычок и извив: 0,075%
Размер отверстия MIN.: 0.15mm (<0.15 mm нужно рассмотреть)
Буровая скважина HDI минимальная: 0.08-0.10MM
След/зазор PCB: 3mil (0.075mm)
План PCB: Routing/V-CUT/Punching
Толщина маски припоя: стандартное 15-20um; Предварительный: 35um
Минимальная ширина моста маски припоя: зеленое 4mil, другой цвет 4.8mil
Наливные отверстия маски припоя: 0.1-0.5mm
Цвет маски припоя: зеленый, матовый зеленый цвет, голубое, матовое голубые, черные, матовые черное, желтый, красный, белый, etc
Silkscreen PCB: Белый, черный и как ваша просьба
Толщина маски Peelable: 500-1000um
Фильм оксидации OSP: 0.2-0.5um
| Возможность технологии FPC | |||
| Припишите (все размеры mils если в противном случае определенный) |
Массовое производство (≥ выхода 80%, ≥1,33 Cpk) |
Небольшое количество (≥60% выхода, ключ ≥80% выхода спецификации |
Образец |
| FPC (yes/no) | да | да | да |
| Отсчет/структура слоя, максимальная. | 2 | 4 | 6 |
| Размер (l ×W), максимальный. | 550mm*250mm | 550mm*250mm | 700mm*250mm |
| Номинальная толщина (mm) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
| Допуск толщины | ±10% (>0.3mm)/±0.03mm (≤0.3mm) | ±10% (>0.3mm)/±0.03mm (≤0.3mm) | ±10% (>0.3mm)/±0.03mm (≤0.3mm) |
| Поверхностный тип финиша | Золото HASLHard ENIGENEPIGOPSI-SilverI-олова | Золото HASLHard ENIGENEPIGOPSI-SilverI-олова | Золото HASLHard ENIGENEPIGOPSI-SilverI-олова |
| Мягкий ENIG (yes/no) | нет | нет | нет |
| Тип основного вещества | PI | PI | PILCPTK |
| Толщина Coverlay (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Слипчивая толщина (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Медная толщина, MIN./максимальные (um) | 12-70 | 12-70 | 12-70 |
| Толщина основного вещества, MIN./максимальные (um) | 25-75 | 25-75 | 25-100 |
| Механический просверленный размер через-отверстия (DHS), MIN. | 0,15 | 0,15 | 0,15 |
| Коэффициент сжатия плакировкой, максимальный. | 3:1 | 3:1 | 5:1 |
| Размер пусковой площадки, MIN. | Со сквозным отверстием: 0.4mm Без сквозного отверстия: 0.2mm |
Со сквозным отверстием: 0.4mm Без сквозного отверстия: 0.2mm |
Со сквозным отверстием: 0.3mm Без сквозного отверстия: 0.2mm |
| Допуск размера пусковой площадки | 20% | 20% | 10% |
| Пусковая площадка для того чтобы проложить космос, MIN. | 4mil | 4mil | 4mil |
| Пусковая площадка для того чтобы конспектировать допуск | ±3mil | ±3mil | ±2mil |
| Accurancy положения картины | ±3mil | ±3mil | ±2mil |
| Accurancy положения картины от верхней стороны, который нужно основать | ±3mil | ±3mil | ±2mil |
| Лазер через диаметр отверстия/пусковую площадку, MIN. | 4/12mil | 4/10mil | 4/10mil |
| Линия ширина Outerlayer (Hoz+plating)/космос, MIN. | 3/3mil | 3/3mil | 2/2mil |
| Линия ширина Innerlayer (Hoz)/космос, MIN. | 3/3mil | 3/3mil | 2/2mil |
| Внутренняя линия допуск ширины | ±10% | ±10% | ±10% |
| Регистрация Outerlayer, MIN. (диаметр пусковой площадки = DHS + x) | DHS + 8 | DHS + 8 | DHS + 6 |
| Регистрация Innerlayer, MIN. (диаметр пусковой площадки = DHS + x) (l ≤4слоя) | DHS + 10 | DHS + 10 | DHS + 8 |
| Лазер через тангаж отверстия, MIN. | 0.40mm | 0.40mm | 0.35mm |
| Механический тангаж отверстия, MIN. | 0.50mm | 0.50mm | 0.40mm |
| Допуск положения просверленного отверстия | ±2mil | ±2mil | ±2mil |
| Допуск размера отверстия | ±2mil | ±2mil | ±2mil |
| Accurancy положения от оборудуя отверстия (PTH&NPTH), который нужно проложить | ±3mil | ±3mil | ±2mil |
| Accurancy положения от оборудуя отверстия (PTH&NPTH), который нужно конспектировать | ±3mil | ±3mil | ±2mil |
| Допуск размера плана | ±2mil | ±2mil | ±2mil |
| Регистрация LPI/запруда, MIN. | 2mil/4mil | 2mil/4mil | 2mil/3mil |
| Запруда LPI на CVL | 8mil | 8mil | 8mil |
| Окно Coverlay открытое/запруда | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Φ0.3mm/0.2mm |
| Регистрация Coverlay/подача смолы | 4mil | 4mil | 2mil |
| Материал Stifferness | FR4/PI/Steel | FR4/PI/Steel | FR4/PI/Steel |
| Запруда Stifferness, MIN. | 12mil | 12mil | 8mil |
| Регистрация Stifferness/подача смолы | 8mil/4mil | 8mil/4mil | 4mil/2mil |
| Допуск импеданса | 10% | 10% | 5% |
| Термальная надежность (LPI, FCCL, CVL) | 288°/10s/3times | 288°/10s/3times | 288°/10s/3times |
| Квалифицированный UL материала и структуры | PI | PI | PI |
вопросы и ответы:
Q1: Вы фабрика или торговая компания?
: Да, мы фабрика, мы имеем независимый быстрый изготовлять PCB прототипа поворота & большие производственные линии PCB тома.
Q2: Каковашейпроизводственной мощностифабрикиPCB?
: Наша емкость месячной производительности в 50 000 квадратных метров/месяц и 5000types/month.
Q3: Еслимыне имеемникакойфайлPCB/файлGerber, тотолькоимейтеобразецPCB, смогитевыпроизвестиегодляменя?
: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.
Q4: КаквыобычнобудетегрузитьPCB?
: Обычно для небольших пакетов, мы грузим доски DHL, UPS, дверью Federal Express к обслуживанию двери, мы смогли использовать ваш грузя счет для того чтобы сделать собрание или использовать наш счет для того чтобы грузить в термин доставки DDU (импортной пошлины бесплатной).
Для тяжелых товаров больше чем 300kg, мы можем грузить ваши доски PCB кораблем или самолетом сохранить цену перевозки. Конечно, если вы имеете вашего собственного товароотправителя, то мы можем контактировать их для ведения дела с вашей пересылкой.
Q5: Что ваше стандартное время выполнения для продукции?
: Образец/прототип (более менее чем 3sqm):
1-2 слои: 3 к дням 5working (наиболее быстро 24 часа для быстрых обслуживаний поворота)
4-8 слои: 7~12 рабочего дня (самое быстрое 48hours для быстрых обслуживаний поворота)
Массовое производство (более менее чем 200sqm):
1-2 слои: 7 до 12 рабочих дней
4-8 слои: 10 до 15 рабочих дней
