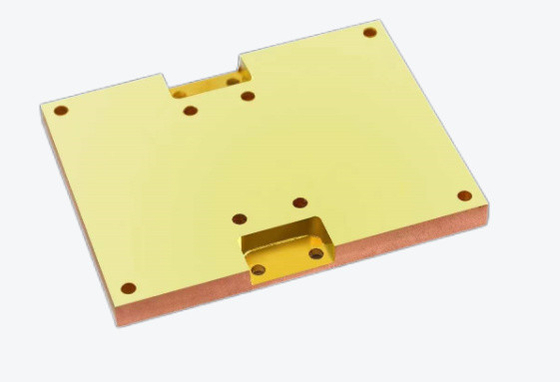

2.4mm FR4 одиночное доски PCB меди 2 OZ, который встали на сторону для электропитания

Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xИмя PCB | Медная доска PCB ядра | Marterial | Медное FR4 |
---|---|---|---|
Толщина доски | 2.4mm | Медная толщина | 2/0 OZ |
Маска припоя | Никакие | Продукты Applicationcommunications | Приборы электропитания |
Высокий свет | доска PCB 2.4mm медная,доска PCB меди FR4 2.4mm,2.4mm pcb меди 2 oz |
2.4mm FR4 одиночное доски PCB меди 2 OZ, который встали на сторону для электропитания
Монтажная плата Pcba главного правления собрания PCBA доски медного Pcb PCB и PCBA доски PCB ядра меди доски PCB
Медная доска PCB ядра
основанный на Мед PCB или медный PCB ядра PCB ядра металла используя медь как основное вещество. Как все ядр PCBs металла, оно также имеет 3 основных слоя. Верхний слой сделан меди, которая ответственна за электрическую связь между компоненты. Этот слой стандартн во всех типах PCBs. Второй слой слой диэлектрика который предотвращает настоящее от верхнего слоя к основному слою. Хотя этот слой электрически изолятор, это хороший проводник жары. Оно возвращает жару произведенную компонентами и помощью в тепловыделении. Нижний слой PCB меден, который почему медный PCB ядра.
основанный на Мед PCB обеспечивает самое лучшее представление среди цельнометаллического ядра PCBs. Этот PCBs использовано для определенных целей, включая высокочастотные цепи и высокотемпературные изменения. Они могут рассеять жару лучше чем ядр PCBs утюга и алюминиевых.
Детали | Возможность |
Классификация доски | Медное основание, основание керамики, носящее значок полицейского |
Материал | Медь, FR4 |
Поверхностное покрытие | HASL/ENIG/OSP/Silver |
Отсчет слоя | Одно-встали на сторону напечатанная доска/двухсторонняя напечатанная доска |
Размер Max.Board | 1200mm*480mm |
Размер Min.Board | 5mm*5mm |
Ширина/космос трассировки | 0.1mm/0.1mm |
Толщина доски | 0.5mm-5.0mm |
Медная толщина | 35um/70um/105um/140um/175um/210um |
вопросы и ответы:
Q1: Вы фабрика или торговая компания?
: Да, мы фабрика, мы имеем независимый быстрый изготовлять PCB прототипа поворота & большие производственные линии PCB тома.
Q2: Каковашейпроизводственной мощностифабрикиPCB?
: Наша емкость месячной производительности в 50 000 квадратных метров/месяц и 5000types/month.
Q3: Еслимыне имеемникакойфайлPCB/файлGerber, тотолькоимейтеобразецPCB, смогитевыпроизвестиегодляменя?
: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.
Q4: КаквыобычнобудетегрузитьPCB?
: Обычно для небольших пакетов, мы грузим доски DHL, UPS, дверью Federal Express к обслуживанию двери, мы смогли использовать ваш грузя счет для того чтобы сделать собрание или использовать наш счет для того чтобы грузить в термин доставки DDU (импортной пошлины бесплатной).
Для тяжелых товаров больше чем 300kg, мы можем грузить ваши доски PCB кораблем или самолетом сохранить цену перевозки. Конечно, если вы имеете вашего собственного товароотправителя, то мы можем контактировать их для ведения дела с вашей пересылкой.
Q5: Что ваше стандартное время выполнения для продукции?
: Образец/прототип (более менее чем 3sqm):
1-2 слои: 3 к дням 5working (наиболее быстро 24 часа для быстрых обслуживаний поворота)
4-8 слои: 7~12 рабочего дня (самое быстрое 48hours для быстрых обслуживаний поворота)
Массовое производство (более менее чем 200sqm):
1-2 слои: 7 до 12 рабочих дней
4-8 слои: 10 до 15 рабочих дней
