Микроэлектроника полупроводника доски OSP HASL PCB высокого зеленого цвета TG керамическая
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Имя PCB | Керамическая доска PCB | Marterial | FR-4; Высокий TG FR-4 |
|---|---|---|---|
| Законченная поверхность | IF-HASL, OSP… | Толщина доски | 0.4mm-4.0mm |
| Медная толщина | 18um-105um | Маска припоя | Зеленый цвет |
| Высокий свет | Доска PCB OSP керамическая,Доска PCB OSP HASL керамическая,Pcb OSP HASL керамический разнослоистый |
||
Характер продукции
Микроэлектроника полупроводника доски OSP HASL PCB высокого зеленого цвета TG керамическая
Полупроводник TG базового материала керамической основы PCB керамического зеленого цвета доски PCB керамические высокий и микроэлектронный

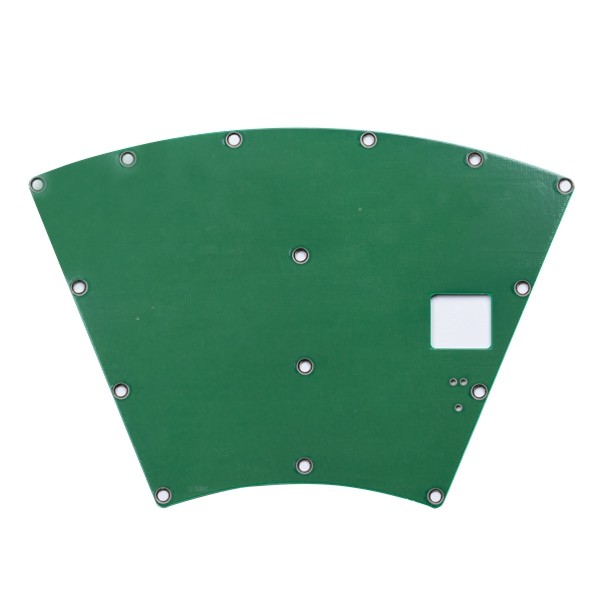

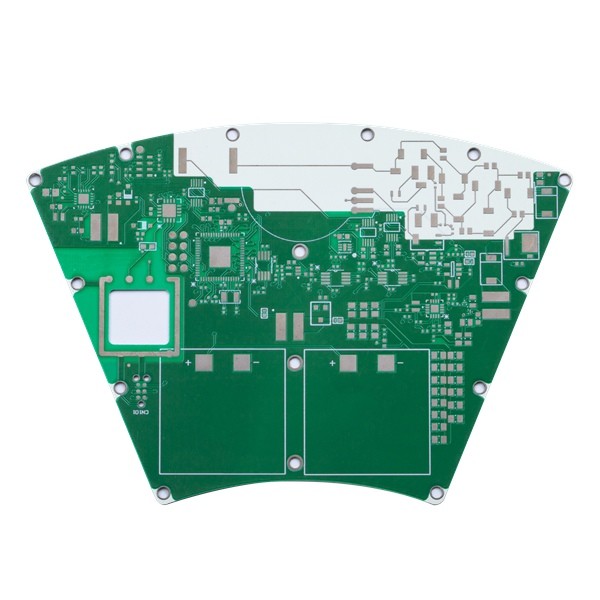

Зеленая керамическая доска PCB
Керамический PCB имеет хорошее высокочастотное и электрическое представление, и имеет высокую термальную проводимость, превосходный химикат и термическую стабильность. Превосходная коррозионная устойчивость, он широко использовал в полупроводнике и микроэлектронной цепи упаковывая pcb, приведенную Высоко-яркостью доску несущей обломока, автомобильные электронику и компоненты освещения, высокомощные материалы тепловыделения электронного блока, etc.
Керамическое PCBs обеспечивает самый лучший источник реагировать пункт для печатных схем должных к 2 причинам, высокой термальной проводимости и низкому коэффициенту теплового расширения (CTE). Керамический PCB сильно уникален и полезен потому что полная замена традиционных плат с печатным монтажом имея простую структуру и увеличенное представление.
Характеристики керамического PCB:
1. Монтажные платы печатной схемы на керамике превосходные передатчики тепла.
2. керамические монтажные платы легко не выветрены химикатами.
3. керамическое PCBs обеспечивает высокий уровень механической совместимости.
4. конспектировать высокой плотности прост на керамических досках.
5. Их соответствие CTA компонентное превосходно.
| Детали | Нормальный стандарт |
| Материал | FR-4; Высокий TG FR-4; Базовый материал керамической основы |
| Слой НЕТ. | 1-20 |
| Размер доски | 50mm*50mm-560mm*640mm |
| Толщина доски | 0.4mm-4.0mm |
| Допуск толщины | ±10% |
| Минимальный размер отверстия | 0.15mm |
| Медная толщина | 18um-105um |
| Отверстие гальванического омеднения | 18um-30um |
| Минимальная ширина трассировки | 0.1mm |
| Минимальная ширина космоса | 0.1mm |
| Цвет маски припоя | зеленый; синь; черный; красный… |
| Surfae | Золото погружения, IF-HASL, OSP… |
| Профиль плана | CNC; V-CUT; Пробивать |
| Управление импеданса | ±10% |
| сертификат | ISO9001 |
вопросы и ответы:
Q1: Вы фабрика или торговая компания?
: Да, мы фабрика, мы имеем независимый быстрый изготовлять PCB прототипа поворота & большие производственные линии PCB тома.
Q2: Чего вроде формат файла PCB может вы принять для продукции?
: Gerber, PROTEL 99SE, PROTEL DXP, PCB СИЛЫ, CAM350, ODB+ (.TGZ)
Q3: Мой PCB хранит безопасен когда я представляю их вам для изготовлять?
: Мы уважаем авторское право клиента и никогда не будем изготовлять PCB для кто-то еще с вашими файлами если мы не будем получать написанное разрешение от вашей стороны, ни мы будем делить эти файлы со всеми другими посредниками. И мы смогли подписать NDA с клиентом при необходимости.
Q4: Если мы не имеем никакой файл PCB/файл Gerber, то только имейте образец PCB, смогите вы произвести его для меня?
: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.
Q5: Что ваше стандартное время выполнения для PCB?
: Образец/прототип (более менее чем 3sqm):
1-2 слои: 3 к дням 5working (наиболее быстро 24 часа для быстрых обслуживаний поворота)
4-8 слои: 7~12 рабочего дня (самое быстрое 48hours для быстрых обслуживаний поворота)
Массовое производство (более менее чем 200sqm):
1-2 слои: 7 до 12 рабочих дней
4-8 слои: 10 до 15 рабочих дней
Q6: Какую оплату вы признаваете?
: Передача провода (T/T) или кредитное письмо (L/C) или PayPal (только для небольшого значения более менее чем 500usd)
