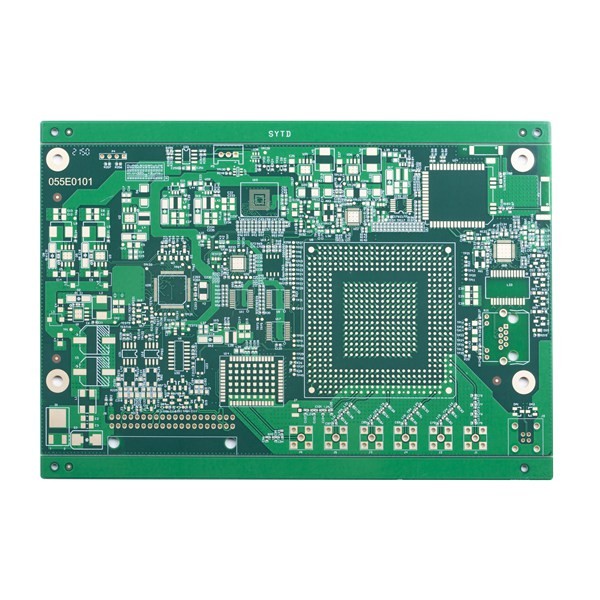

TG170 линия управление разнослоистой доски платы с печатным монтажом 8L небольшая импеданса космоса
Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Слой PCB | PCB 8 слоев с небольшой линией космосом | Marterial | FR4, TG170 |
|---|---|---|---|
| Поверхность PCB | золото погружения | Маска припоя | Зеленый цвет для двойной стороны |
| Применение | цифровое электронное | время выполнения | Самое быстрое 24H для 2L и 4L |
| Высокий свет | Разнослоистая плата с печатным монтажом TG170,Разнослоистая плата с печатным монтажом 8L,Золото погружения pcb 8 слоев |
||
Характер продукции
Линия монтажная плата разнослоистой доски платы с печатным монтажом 10L небольшая управлением TG170 импеданса космоса разнослоистая
PCB 8 слоев с небольшой линией космосом
Максимальные слои: 32layer (слою ≥20 нужно рассмотреть)
Максимальный размер панели финиша: 740* 500 MM (>600 MM нужно рассмотреть)
Минимальный размер панели финиша: 5 * 5mm
Материал PCB: PI +FR4, FR4, Rogers
Толщина PCB: 0.2~4.0mm (<0.2 mm, >4 mm нужно рассмотреть) (≤ 0.6mm толщины доски, не применяются для поверхности HASL)
медная толщина внутренней и наружной низкопробной меди: Минута 0.3/0.5oz, максимальное 3oz, предварительное 4-6oz
Смычок и извив: 0,075%
Размер отверстия MIN.: 0.15mm (<0.15 mm нужно рассмотреть)
Буровая скважина HDI минимальная: 0.08-0.10MM
След/зазор PCB: 3mil (0.075mm)
План PCB: Routing/V-CUT/Punching
Толщина маски припоя: стандартное 15-20um; Предварительный: 35um
Минимальная ширина моста маски припоя: зеленое 4mil, другой цвет 4.8mil
Наливные отверстия маски припоя: 0.1-0.5mm
Цвет маски припоя: зеленый, матовый зеленый цвет, голубое, матовое голубые, черные, матовые черное, желтый, красный, белый, etc
Silkscreen PCB: Белый, черный и как ваша просьба
Толщина маски Peelable: 500-1000um
Фильм оксидации OSP: 0.2-0.5um
| Отсчет слоя монтажной платы: | 8L | Ламинат монтажной платы: | FR4 TG180 |
| Медь слоя толщиной: | 1/1/1/2/2/1/1/1oz | Толщина доски: | 1.6MM |
| Самый небольшой размер отверстия: | 0.20mm | Самый небольшой след/зазор PCB: | 3/3mil |
| Цвет маски припоя: | Зеленый цвет | Цвет шелковой ширмы: | Белый |
| Поверхность PCB закончила: | Золото погружения | Профиль доски: | Routing/V-CUT/Punching |
| Применение доски PCB: | цифровые продукты | ||
| Спрашивать особенное требование: | небольшая линия космос и зазор: 3/3mil//impedance control/BGA | ||
вопросы и ответы:
Q1: Вы фабрика или торговая компания?
: Да, мы фабрика, мы имеем независимый быстрый изготовлять PCB прототипа поворота & большие производственные линии PCB тома.
Q2: Чего вроде формат файла PCB может вы принять для продукции?
: Gerber, PROTEL 99SE, PROTEL DXP, PCB СИЛЫ, CAM350, ODB+ (.TGZ)
Q3: Мой PCB хранит безопасен когда я представляю их вам для изготовлять?
: Мы уважаем авторское право клиента и никогда не будем изготовлять PCB для кто-то еще с вашими файлами если мы не будем получать написанное разрешение от вашей стороны, ни мы будем делить эти файлы со всеми другими посредниками. И мы смогли подписать NDA с клиентом при необходимости.
Q4: Если мы не имеем никакой файл PCB/файл Gerber, то только имейте образец PCB, смогите вы произвести его для меня?
: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.
Q5: Что ваше стандартное время выполнения для PCB?
: Образец/прототип (более менее чем 3sqm):
1-2 слои: 3 к дням 5working (наиболее быстро 24 часа для быстрых обслуживаний поворота)
4-8 слои: 7~12 рабочего дня (самое быстрое 48hours для быстрых обслуживаний поворота)
Массовое производство (более менее чем 200sqm):
1-2 слои: 7 до 12 рабочих дней
4-8 слои: 10 до 15 рабочих дней
Q6: Какую оплату вы признаваете?
: Передача провода (T/T) или кредитное письмо (L/C) или PayPal (только для небольшого значения более менее чем 500usd)
