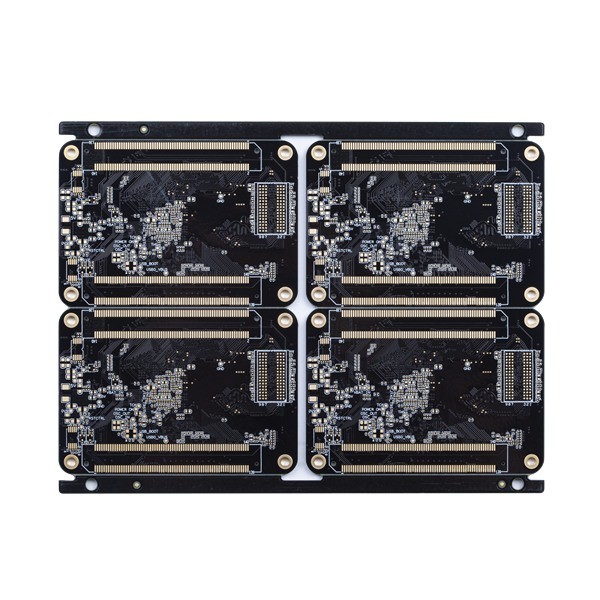

8 маска припоя черноты ENIG 2u TAIYO платы с печатным монтажом слоя разнослоистая

Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xСлой PCB | Плата с печатным монтажом 8 слоев с небольшой линией космосом и BGA | Marterial | FR4 TG170 |
---|---|---|---|
Поверхность PCB | ENIG 2u | Маска припоя | Чернота TAIYO |
Самый небольшой след/зазор PCB | 3/3mil | Самое небольшое отверстие | 0.20mm |
Применение | цифровые продукты | Время выполнения | Самое быстрое 24H для 2L и 4L |
Высокий свет | Плата с печатным монтажом 8 слоев разнослоистая,Плата с печатным монтажом черноты TAIYO разнослоистая,ENIG плата с печатным монтажом 8 слоев |
Разнослоистая плата с печатным монтажом плата с печатным монтажом 8 слоев с небольшой маской припоя линии космоса и черноты BGA
Плата с печатным монтажом 8 слоев с небольшой линией космосом и BGA
Цепь HSX покрывает сверх 5 000 продуктов PCB ежемесячно, от однослойного к PCB 32L FR-4, от доск PCB IMS, HDI, к высокочастотным доскам PTFE и доскам Тверд-гибкого трубопровода. Мы снабжаем гибкие быстрые обслуживания продукции поворота (12 часа часов to72), так же, как небольшой том большое производство PCB тома.
Продукты широко использованы в высокотехнологичных полях как сообщения, электропитания, компьютерные сети, цифровые продукты, промышленный контроль, наука и образование, медицинские службы, и воздушно-космическое пространство.
Максимальные слои: 32layer (слою ≥20 нужно рассмотреть)
Максимальный размер панели финиша: 740* 500 MM (>600 MM нужно рассмотреть)
Минимальный размер панели финиша: 5 * 5mm
Материал PCB: PI +FR4, FR4, Rogers…
Толщина PCB: 0.2~4.0mm (<0.2 mm, >4 mm нужно рассмотреть) (≤ 0.6mm толщины доски, не применяются для поверхности HASL)
медная толщина внутренней и наружной низкопробной меди: Минута 0.3/0.5oz, максимальное 3oz, предварительное 4-6oz
Смычок и извив: 0,075%
Минимальный размер отверстия: 0.15mm (<0.15 mm нужно рассмотреть)
Буровая скважина HDI минимальная: 0.08-0.10MM
След/зазор PCB: 3mil (0.075mm)
План PCB: Routing/V-CUT/Punching
Толщина маски припоя: стандартное 15-20um; Предварительный: 35um
Минимальная ширина моста маски припоя: зеленое 4mil, другой цвет 4.8mil
Наливные отверстия маски припоя: 0.1-0.5mm
Цвет маски припоя: зеленый, матовый зеленый цвет, голубое, матовое голубые, черные, матовые черное, желтый, красный, белый, etc
Silkscreen PCB: Белый, черный и как ваша просьба
Толщина маски Peelable: 500-1000um
Фильм оксидации OSP: 0.2-0.5um
Отсчет слоя монтажной платы: | 8L | Ламинат монтажной платы: | FR4 TG170 |
Медь слоя толщиной: | 1/1/1/1/1/1/1/1OZ | Толщина доски: | 1.6MM |
Самый небольшой размер отверстия: | 0.2mm | Самый небольшой след/зазор PCB: | 3/3mil |
Цвет маски припоя: | Чернота TAIYO | Цвет шелковой ширмы: | Белый |
Поверхность PCB закончила: | Золото погружения | Профиль доски: | Routing/V-CUT |
Применение доски PCB: | цифровые продукты | ||
Спрашивать особенное требование: | небольшая линия космос и зазор: контроль 3/3mil/impedance/over/0.25mm BGA смолы заполненное и покрытое |
вопросы и ответы:
Q1: Вы фабрика или торговая компания?
: Да, мы фабрика, мы имеем независимый быстрый изготовлять PCB прототипа поворота & большие производственные линии PCB тома.
Q2: Чего вроде формат файла PCB может вы принять для продукции?
: Gerber, PROTEL 99SE, PROTEL DXP, PCB СИЛЫ, CAM350, ODB+ (.TGZ)
Q3: Мой PCB хранит безопасен когда я представляю их вам для изготовлять?
: Мы уважаем авторское право клиента и никогда не будем изготовлять PCB для кто-то еще с вашими файлами если мы не будем получать написанное разрешение от вашей стороны, ни мы будем делить эти файлы со всеми другими посредниками. И мы смогли подписать NDA с клиентом при необходимости.
Q4: Если мы не имеем никакой файл PCB/файл Gerber, то только имейте образец PCB, смогите вы произвести его для меня?
: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.
Q5: Что ваше стандартное время выполнения для PCB?
: Образец/прототип (более менее чем 3sqm):
1-2 слои: 3 к дням 5working (наиболее быстро 24 часа для быстрых обслуживаний поворота)
4-8 слои: 7~12 рабочего дня (самое быстрое 48hours для быстрых обслуживаний поворота)
Массовое производство (более менее чем 200sqm):
1-2 слои: 7 до 12 рабочих дней
4-8 слои: 10 до 15 рабочих дней
Q6: Какую оплату вы признаваете?
: Передача провода (T/T) или кредитное письмо (L/C) или PayPal (только для небольшого значения более менее чем 500usd)
