Плата с печатным монтажом золота погружения разнослоистая 4 отверстие PCB 0.15mm слоя

Место происхождения Китай
Фирменное наименование Huashengxin
Сертификация UL , ISO9001
Номер модели 135285
Количество мин заказа 1pcs
Упаковывая детали Вакуум
Время доставки Самое быстрое 24H для 2L и 4L
Условия оплаты T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Слой PCB Плата с печатным монтажом 4 слоев твердая Marterial FR4 TG150
Поверхность PCB Золото погружения Маска припоя Зеленый цвет
Самый небольшой след/зазор PCB 3/3mil Самое небольшое отверстие 0.15mm
Применение сообщения Время выполнения Самое быстрое 24H для 2L и 4L
Высокий свет

Плата с печатным монтажом 4 слоев разнослоистая

,

Плата с печатным монтажом золота погружения разнослоистая

,

0.15mm PCB 4 слоев

Оставьте сообщение
Характер продукции

Разнослоистая плата с печатным монтажом плата с печатным монтажом основной платы с печатным монтажом PCB 4 слоев небольшая



Плата с печатным монтажом 4 слоев твердая





Цепь HSX покрывает сверх 5 000 продуктов PCB ежемесячно, от однослойного к PCB 32L FR-4, от доск PCB IMS, HDI, к высокочастотным доскам PTFE и доскам Тверд-гибкого трубопровода. Мы снабжаем гибкие быстрые обслуживания продукции поворота (12 часа часов to72), так же, как небольшой том большое производство PCB тома.



Продукты широко использованы в высокотехнологичных полях как сообщения, электропитания, компьютерные сети, цифровые продукты, промышленный контроль, наука и образование, медицинские службы, и воздушно-космическое пространство.





Максимальные слои: 32layer (слою ≥20 нужно рассмотреть)



Максимальный размер панели финиша: 740* 500 MM (>600 MM нужно рассмотреть)



Минимальный размер панели финиша: 5 * 5mm


Материал PCB: PI +FR4, FR4, Rogers…


Толщина PCB: 0.2~4.0mm (<0.2 mm, >4 mm нужно рассмотреть) (≤ 0.6mm толщины доски, не применяются для поверхности HASL)



медная толщина внутренней и наружной низкопробной меди: Минута 0.3/0.5oz, максимальное 3oz, предварительное 4-6oz





Смычок и извив: 0,075%



Размер отверстия MIN.: 0.15mm (<0.15 mm нужно рассмотреть)



Буровая скважина HDI минимальная: 0.08-0.10MM


След/зазор PCB: 3mil (0.075mm)


План PCB: Routing/V-CUT/Punching



Толщина маски припоя: стандартное 15-20um; Предварительный: 35um



Минимальная ширина моста маски припоя: зеленое 4mil, другой цвет 4.8mil



Наливные отверстия маски припоя: 0.1-0.5mm



Цвет маски припоя: зеленый, матовый зеленый цвет, голубое, матовое голубые, черные, матовые черное, желтый, красный, белый, etc


Silkscreen PCB: Белый, черный и как ваша просьба



Толщина маски Peelable: 500-1000um


Фильм оксидации OSP: 0.2-0.5um



Слой PCB 4L Материал PCB FR4
Медная толщина 1/1/1/1OZ Толщина PCB 1.0MM
Минимальный размер отверстия 0.15mm След/зазор Min.PCB: 3/3mil
Маска припоя PCB Зеленый цвет Silkscreen PCB Белый
Поверхность PCB закончила Золото погружения План PCB Routing/V-CUT
Применение сообщения
Особенное требование: небольшая линия космос и зазор: 3/3mil/min. через размер 0.15mm/impedance control//resin отверстия заполненный и покрытый сверх

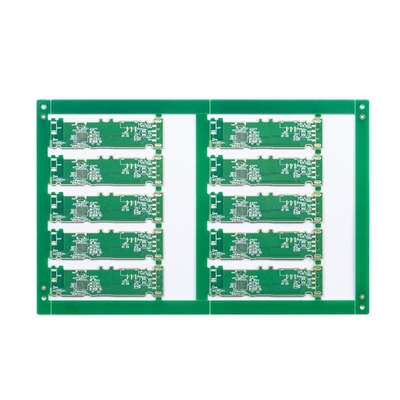

Плата с печатным монтажом золота погружения разнослоистая 4 отверстие PCB 0.15mm слоя 0

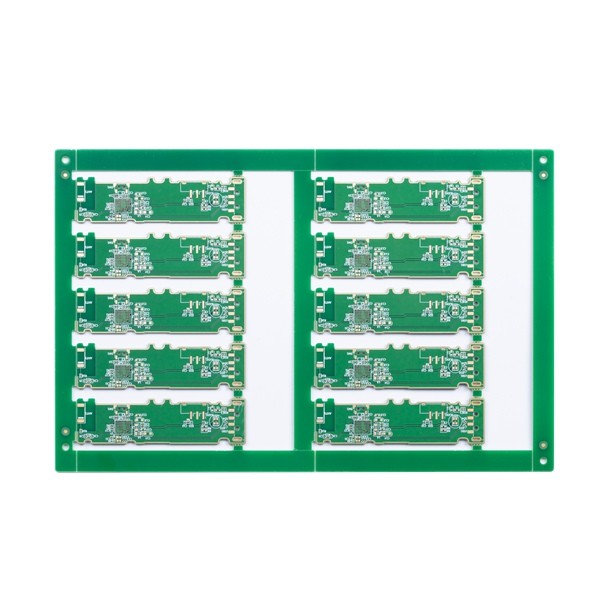

Плата с печатным монтажом золота погружения разнослоистая 4 отверстие PCB 0.15mm слоя 1

вопросы и ответы:
Q1: Смогли вы обеспечить поиск обслуживаний и компонентов собрания PCB?
: Да, мы смогли также обеспечить поиск компонентов и обслуживания собрания PCB так же, как строение коробки если запрос.



Q2: Которыми странами вы работали с?
: США, Канада, Италия, Германия, Великобритания, Испания, Франция, Россия, Иран, Турция, чехия, Австрия, Австралия, Бразилия, Япония, Индия etc.



Q3: Мой PCB хранит безопасен когда я представляю их вам для изготовлять?
: Мы уважаем авторское право клиента и никогда не будем изготовлять PCB для кто-то еще с вашими файлами если мы не будем получать написанное разрешение от вашей стороны, ни мы будем делить эти файлы со всеми другими посредниками. И мы смогли подписать NDA с клиентом при необходимости.



Q4: Если мы не имеем никакой файл PCB/файл Gerber, то только имейте образец PCB, смогите вы произвести его для меня?
: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.



Q5: Что ваше стандартное время выполнения для PCB?
: Образец/прототип (более менее чем 3sqm):
1-2 слои: 3 к дням 5working (наиболее быстро 24 часа для быстрых обслуживаний поворота)
4-8 слои: 7~12 рабочего дня (самое быстрое 48hours для быстрых обслуживаний поворота)
Массовое производство (более менее чем 200sqm):
1-2 слои: 7 до 12 рабочих дней
4-8 слои: 10 до 15 рабочих дней
