Управление импеданса 6 линия зазор монтажной платы FR4 слоя TG135 небольшая космоса

Место происхождения Китай
Фирменное наименование Huashengxin
Сертификация UL , ISO9001
Номер модели 135315
Количество мин заказа 1pcs
Упаковывая детали Вакуум
Время доставки Самое быстрое 24H для 2L и 4L
Условия оплаты T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Слой PCB PCB 6 слоев твердый с небольшой линией космосом и зазором Marterial FR4, TG135
Поверхность PCB золото погружения Маска припоя Синь
Самый небольшой след/зазор PCB 3/4mil Самое небольшое отверстие 0.2mm
Применение промышленный контроль Особенное требование небольшая линия космос и зазор: 3/4mil/impedance control/0.25mm BGA
Высокий свет

Управление импеданса монтажная плата 6 слоев

,

FR4 монтажная плата 6 слоев

,

TG135 pcb 6 слоев

Оставьте сообщение
Характер продукции

Разнослоистая плата с печатным монтажом линия космос платы с печатным монтажом 6 слоев небольшая и управление импеданса зазора



PCB 6 слоев твердый с небольшой линией космосом и зазором



Цепь HSX покрывает сверх 5 000 продуктов PCB ежемесячно, от однослойного к PCB 32L FR-4, от доск PCB IMS, HDI, к высокочастотным доскам PTFE и доскам Тверд-гибкого трубопровода. Мы снабжаем гибкие быстрые обслуживания продукции поворота (12 часа часов to72), так же, как небольшой том большое производство PCB тома.



Продукты широко использованы в высокотехнологичных полях как сообщения, электропитания, компьютерные сети, цифровые продукты, промышленный контроль, наука и образование, медицинские службы, и космическое, и так далее.



Максимальные слои: 32layer (слою ≥20 нужно рассмотреть возможность)



Максимальный размер панели финиша: 740* 500 MM (>600 MM нужно рассмотреть возможность)



Минимальный размер панели финиша: 5 * 5mm


Сырье: PI +FR4, FR4, Rogers, AI и так далее


PCB закончил толщину доски: 0.2~4.0mm (<0.2 mm, >4 mm нужно рассмотреть) (≤ 0.6mm толщины доски, не применяются для поверхности HASL)



Медная толщина внутренней и наружной низкопробной меди: Минута 0.3/0.5oz, максимальное 3oz, предварительное 4-6oz





Законченная наружная медь: 6oz



Смычок и извив: 0,075%



Размер отверстия MIN.: 0.15mm (<0.15 mm нужно рассмотреть возможность)



Буровая скважина HDI минимальная: 0.08-0.10MM


След/зазор PCB: 3mil (0.075mm)


План PCB: Routing/V-CUT/Punching



Толщина маски припоя: стандартное 15-20um; Предварительный: 35um



Минимальная ширина моста маски припоя: зеленое 4mil, другой цвет 4.8mil



Маска припоя заткнула отверстия: 0.1-0.5mm



Цвет маски припоя: зеленый, матовый зеленый цвет, голубое, матовое голубое, черное, матовое черное, желтый, красный, белый, и так далее


Silkscreen PCB: Белый, черный и так далее



Толщина маски Peelable: 500-1000um


Фильм оксидации OSP: 0.2-0.5um



Отсчет слоя монтажной платы: 6L Ламинат монтажной платы: FR4, TG135
Медь слоя толщиной: 1/1/1/1/1/1OZ Толщина доски: 1.6MM
Самый небольшой размер отверстия: 0.20mm Самый небольшой след/зазор PCB: 3/4mil
Цвет маски припоя: Синь Цвет шелковой ширмы: Белый
Поверхность PCB закончила: Золото погружения Профиль доски: Трасса
Применение доски PCB: промышленный контроль
Спрашивать особенное требование: небольшая линия космос и зазор: 3/4mil/impedance control/0.25mm BGA

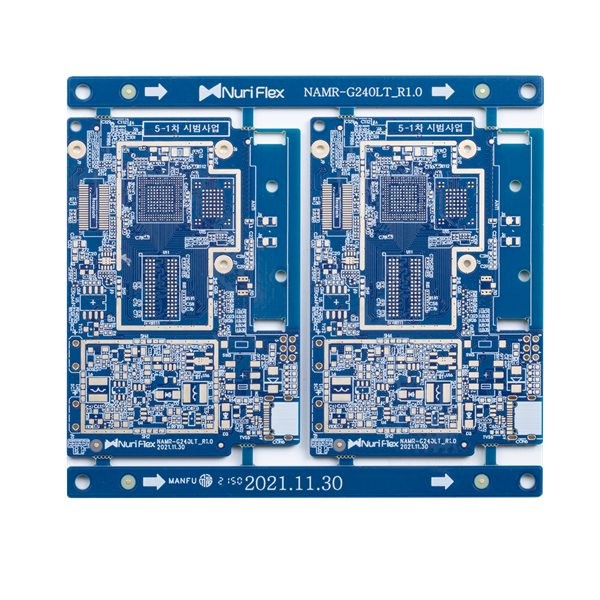

Управление импеданса 6 линия зазор монтажной платы FR4 слоя TG135 небольшая космоса 0Управление импеданса 6 линия зазор монтажной платы FR4 слоя TG135 небольшая космоса 1



вопросы и ответы:

Q1: Вы фабрика или торговая компания?
: Да, мы фабрика, мы имеем независимый быстрый изготовлять PCB прототипа поворота & большие производственные линии PCB тома.



Q2: Каковашейпроизводственной мощностифабрикиPCB?
: Наша емкость месячной производительности в 50 000 квадратных метров/месяц и 5000types/month.



Q3: Еслимыне имеемникакойфайлPCB/файлGerber, тотолькоимейтеобразецPCB, смогитевыпроизвестиегодляменя?
: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.



Q4: КаквыобычнобудетегрузитьPCB?
: Обычно для небольших пакетов, мы грузим доски DHL, UPS, дверью Federal Express к обслуживанию двери, мы смогли использовать ваш грузя счет для того чтобы сделать собрание или использовать наш счет для того чтобы грузить в термин доставки DDU (импортной пошлины бесплатной).
Для тяжелых товаров больше чем 300kg, мы можем грузить ваши доски PCB кораблем или самолетом сохранить цену перевозки. Конечно, если вы имеете вашего собственного товароотправителя, то мы можем контактировать их для ведения дела с вашей пересылкой.



Q5: Что ваше стандартное время выполнения для продукции?
: Образец/прототип (более менее чем 3sqm):
1-2 слои: 3 к дням 5working (наиболее быстро 24 часа для быстрых обслуживаний поворота)
4-8 слои: 7~12 рабочего дня (самое быстрое 48hours для быстрых обслуживаний поворота)
Массовое производство (более менее чем 200sqm):
1-2 слои: 7 до 12 рабочих дней
4-8 слои: 10 до 15 рабочих дней
