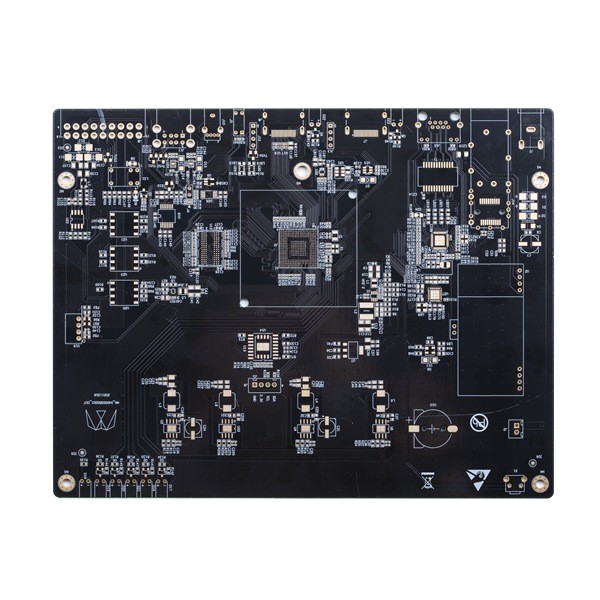

4 маска припоя черноты платы с печатным монтажом 4.0mm слоя разнослоистых толстых TG135

Монтажная плата PCB разнослоистой маски 4L припоя черноты платы с печатным монтажом изготовленная на заказ делает вашу собственную монтажную плату

PCB 4 слоев твердый с небольшим размером отверстия

Цепь HSX покрывает сверх 5 000 продуктов PCB ежемесячно, от однослойного к PCB 32L FR-4, от доск PCB IMS, HDI, к высокочастотным доскам PTFE и доскам Тверд-гибкого трубопровода. Мы снабжаем гибкие быстрые обслуживания продукции поворота (12 часа часов to72), так же, как небольшой том большое производство PCB тома.

Продукты широко использованы в высокотехнологичных полях как сообщения, электропитания, компьютерные сети, цифровые продукты, промышленный контроль, наука и образование, медицинские службы, и космическое, и так далее.

Максимальные слои: 32layer (если больше чем 20 слоям, нужно рассмотреть возможность), то

Максимальный размер панели финиша: 740* 500 MM (если более в большинстве чем 600 MM, потребности рассмотреть возможность), то

Минимальный размер панели финиша: 5 * 5mm

Сырье: PI +FR4, FR4, Rogers, AI и так далее

PCB закончил толщину доски: 0.2~4.0mm (если меньше чем 0,2 mm, или больше чем 4 mm нужно рассмотреть), то (если ≤ 0.6mm толщины доски, не может примениться для поверхности HASL), то

Медная толщина внутренней и наружной низкопробной меди: Минута 0.3/0.5oz, максимальное 3oz, предварительное 4-6oz

Законченная наружная медь: 6oz

Смычок и извив: 0,075%

Размер отверстия MIN.: 0.15mm (<0.15 mm нужно рассмотреть возможность)

Буровая скважина HDI минимальная: 0.08-0.10MM

След/зазор PCB: 3mil (0.075mm)

План PCB: Трасса/Punching/V-CUT

Толщина маски припоя: стандартное 15-20um; Предварительный: 35um

Минимальная ширина моста маски припоя: зеленое 4mil, другой цвет 4.8mil

Маска припоя заткнула отверстия: 0.1-0.5mm

Цвет маски припоя: зеленый, матовый зеленый цвет, голубое, матовое голубое, черное, матовое черное, желтый, красный, белый, и так далее

Silkscreen PCB: Белый, черный и так далее

Толщина маски Peelable: 500-1000um

Фильм оксидации OSP: 0.2-0.5um

вопросы и ответы:
Q1: Как могу я получить цитату?
: Пожалуйста отправьте нами файл gerber с форматом Gerber, PROTEL 99SE, PROTEL DXP, PCB СИЛЫ, CAM350, ODB и обеспечьте количества требования. Мы обеспечим цитату соответственно.

Q2: Можете вы изготовить PCBs от файла изображения?
: Нет. Но если вы можете отправить нами PCB образца, то мы смогли клонировать свой дизайн и работать его вне.

Q3: Вы имеете PCB в запасе.
: Большинство доск PCB подгоняна, и они имеют различные дизайны, мы производят их согласно файлам gerber обеспеченным клиентами.

Q4: Какие материалы FR4 вы обычно используете?

: Kingboard, ITEQ, Shengyi…

Q5: Чего вроде путь пересылки вы обычно использует?
: Для небольшого заказа тома, мы всегда предлагаем для того чтобы грузить доски DHL, UPS, дверь Federal Express к обслуживанию двери, мы смогли использовать ваш грузя счет для того чтобы сделать собрание или использовать наш счет для того чтобы грузить в термин доставки DDU (импортной пошлины бесплатной).
И для большого заказа тома, сохранить цену перевозки, мы предложим для того чтобы аранжировать пересылку самолетом или морским путем, конечно, если вы имеете вашего собственного товароотправителя и можете обеспечить нам информацию, то мы можем контактировать их для того чтобы аранжировать пересылку.
