2oz 2.4mm платы с печатным монтажом поворота прототипа HDI PCB 6 слоев быстрые

Место происхождения Китай
Фирменное наименование Huashengxin
Сертификация UL , ISO9001
Номер модели 145010
Количество мин заказа 1pcs
Упаковывая детали Вакуум
Время доставки Самое быстрое 24H для 2L и 4L
Условия оплаты T/T

Свяжитесь я бесплатно образцы и талоны.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Слой PCB 6 PCB поворота прототипа HDI слоя быстрый Marterial FR4 TG150
Маска припоя Чернота TAIYO Самый небольшой след/зазор PCB 3/3mil
Самое небольшое отверстие 0.1mm Применение цифровые продукты
Время выполнения Самое быстрое 24H для 2L и 4L
Высокий свет

2oz прототип PCB 6 слоев

,

2.4mm прототип PCB 6 слоев

,

платы с печатным монтажом поворота 2.4mm быстрые

Оставьте сообщение
Характер продукции

2oz 2.4mm платы с печатным монтажом поворота прототипа HDI PCB 6 слоев быстрые



2oz 2.4mm 6 маска припоя черноты PCB поворота прототипа HDI слоя быстрая



Цепь HSX покрывает сверх 5 000 продуктов PCB ежемесячно, от однослойного к PCB 32L FR-4, от доск PCB IMS, HDI, к высокочастотным доскам PTFE и доскам Тверд-гибкого трубопровода. Мы снабжаем гибкие быстрые обслуживания продукции поворота (12 часа часов to72), так же, как небольшой том большое производство PCB тома.



Продукты широко использованы в высокотехнологичных полях как сообщения, электропитания, компьютерные сети, цифровые продукты, промышленный контроль, наука и образование, медицинские службы, и воздушно-космическое пространство.





Максимальные слои: 32layer (слою ≥20 нужно рассмотреть)



Максимальный размер панели финиша: 740* 500 MM (>600 MM нужно рассмотреть)



Минимальный размер панели финиша: 5 * 5mm


Материал PCB: PI +FR4, FR4, Rogers…


Толщина PCB: 0.2~4.0mm (<0.2 mm, >4 mm нужно рассмотреть) (≤ 0.6mm толщины доски, не применяются для поверхности HASL)



медная толщина внутренней и наружной низкопробной меди: Минута 0.3/0.5oz, максимальное 3oz, предварительное 4-6oz





Смычок и извив: 0,075%



Размер отверстия MIN.: 0.15mm (<0.15 mm нужно рассмотреть)



Буровая скважина HDI минимальная: 0.08-0.10MM


След/зазор PCB: 3mil (0.075mm)


План PCB: Routing/V-CUT/Punching



Толщина маски припоя: стандартное 15-20um; Предварительный: 35um



Минимальная ширина моста маски припоя: зеленое 4mil, другой цвет 4.8mil



Наливные отверстия маски припоя: 0.1-0.5mm



Цвет маски припоя: зеленый, матовый зеленый цвет, голубое, матовое голубые, черные, матовые черное, желтый, красный, белый, etc


Silkscreen PCB: Белый, черный и как ваша просьба



Толщина маски Peelable: 500-1000um


Фильм оксидации OSP: 0.2-0.5um

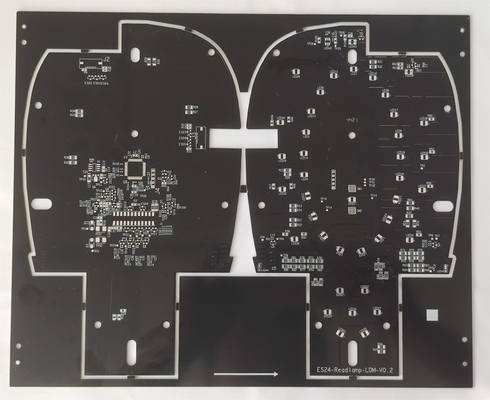

Отсчет слоя монтажной платы: 6L Ламинат монтажной платы: FR4 TG150
Медь слоя толщиной: 1/1/1/1/1/1/OZ Толщина доски: 2.4MM
Самый небольшой размер отверстия: 0.1mm Самый небольшой след/зазор PCB: 3/3mil
Цвет маски припоя: Черный цвет KSM Цвет шелковой ширмы: Белый
Поверхность PCB закончила: OSP Профиль доски: Трасса
Применение доски PCB: цифровые продукты
Спрашивать особенное требование: HDI похоронило vias и слепые vias, 2 - шаг штабелирует вверх



2oz 2.4mm платы с печатным монтажом поворота прототипа HDI PCB 6 слоев быстрые 0

вопросы и ответы:

Q1: Вы фабрика или торговая компания?
: Да, мы фабрика, мы имеем независимый быстрый изготовлять PCB прототипа поворота & большие производственные линии PCB тома.



Q2: Чего вроде формат файла PCB может вы принять для продукции?
: Gerber, PROTEL 99SE, PROTEL DXP, PCB СИЛЫ, CAM350, ODB+ (.TGZ)



Q3: Мой PCB хранит безопасен когда я представляю их вам для изготовлять?
: Мы уважаем авторское право клиента и никогда не будем изготовлять PCB для кто-то еще с вашими файлами если мы не будем получать написанное разрешение от вашей стороны, ни мы будем делить эти файлы со всеми другими посредниками. И мы смогли подписать NDA с клиентом при необходимости.



Q4: Если мы не имеем никакой файл PCB/файл Gerber, то только имейте образец PCB, смогите вы произвести его для меня?
: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.



Q5: Что ваше стандартное время выполнения для PCB?
: Образец/прототип (более менее чем 3sqm):
1-2 слои: 3 к дням 5working (наиболее быстро 24 часа для быстрых обслуживаний поворота)
4-8 слои: 7~12 рабочего дня (самое быстрое 48hours для быстрых обслуживаний поворота)
Массовое производство (более менее чем 200sqm):
1-2 слои: 7 до 12 рабочих дней
4-8 слои: 10 до 15 рабочих дней



Q6: Какую оплату вы признаваете?
: Передача провода (T/T) или кредитное письмо (L/C) или PayPal (только для небольшого значения более менее чем 500usd)
