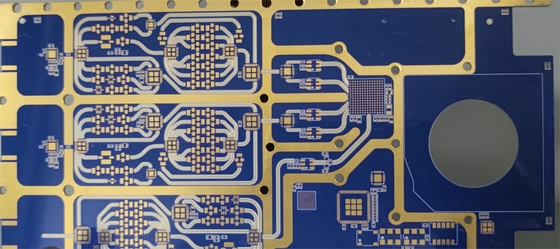

прототипы PCB поворота золота 3U погружения доски PCB 14L HDI быстрые

прототипы PCB поворота золота 3U погружения доски PCB 14L HDI быстрые

быстрый PCB Rogers FR4 доск HDI золота 3u погружения PCB поворота 14L

14 PCB Rogers FR4 слоя HDI

Ограничиваемая цепь Huashengxin профессиональный изготовитель для плат с печатным монтажом и снабжает гибкие быстрые обслуживания продукции поворота (12hours до 72 часа), так же, как небольшой том большое производство PCB тома. Продукты включают плату с печатным монтажом 1~32L FR-4 твердую, доски PCB IMS, HDI, высокочастотные доски PTFE и доски etc Тверд-гибкого трубопровода.

Продукты HSX широко использованы в много высокотехнологичных полей как сообщения, электропитания, компьютерные сети, цифровые продукты, промышленный контроль, наука и образование, медицинские службы, и космическое, и так далее.

Максимальные слои: 32layer (если больше чем 20 слоям, нужно рассмотреть возможность), то

Максимальный размер панели финиша: 740* 500 MM (если более в большинстве чем 600 MM, потребности рассмотреть возможность), то

Минимальный размер панели финиша: 5 * 5mm

Сырье: PI +FR4, FR4, Rogers, AI и так далее

Толщина доски платы с печатным монтажом законченная: 0.2~4.0mm (если меньше чем 0,2 mm, или больше чем 4 mm нужно рассмотреть), то (если ≤ 0.6mm толщины доски, не может примениться для поверхности HASL), то

Толщина платы с печатным монтажом медная внутренней и наружной низкопробной меди: Минута 0.3/0.5oz, максимальное 3oz, предварительное 4-6oz

Законченная наружная медь: 6oz

Смычок и извив: 0,075%

Размер отверстия MIN.: 0.15mm (<0.15 mm нужно рассмотреть возможность)

Буровая скважина HDI минимальная: 0.08-0.10MM

След/зазор платы с печатным монтажом: 3mil (0.075mm)

Профиль платы с печатным монтажом: Направлять, пробивая, V-CUT

Толщина маски припоя платы с печатным монтажом: стандартное 15-20um; Предварительный: 35um

Минимальная ширина моста маски припоя: зеленое 4mil, другой цвет 4.8mil

Маска припоя заткнула отверстия: 0.1-0.5mm

Цвет маски припоя: зеленый, матовый зеленый цвет, голубое, матовое голубое, черное, матовое черное, желтый, красный, белый, и так далее

Silkscreen PCB: Белый, черный и так далее

Толщина маски Peelable: 500-1000um

вопросы и ответы:

Q1: Чего вроде формат файла PCB может вы принять для продукции?
: Gerber, PROTEL 99SE, PROTEL DXP, PCB СИЛЫ, CAM350, ODB+ (.TGZ)

Q2. Чего любая другая информация должна быть предложена за исключением файла?

: Следовать спецификации необходимы для цитаты:
1) основное вещество
2) толщина доски:
3) медная толщина
4) поверхностное покрытие:
5) цвет маски и silkscreen припоя
6) количество

Q3. Никакой файл PCB file/GBR, только не имеет образец PCB, может вы произвести его для меня?

: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.

Q4. Что BOM?

: BOM Билл материалов которые перечисляют компоненты необходимо, что построили ваш проект. BOM включают номер детали, бренд, указателя ссылки, количество, и описание частей которым нужно быть собранным.

Q5. Где ваши монтажные платы изготовлены?

: Как основанный на Кита профессиональный изготовитель PCB, все монтажные платы изготовлены в Китае.
