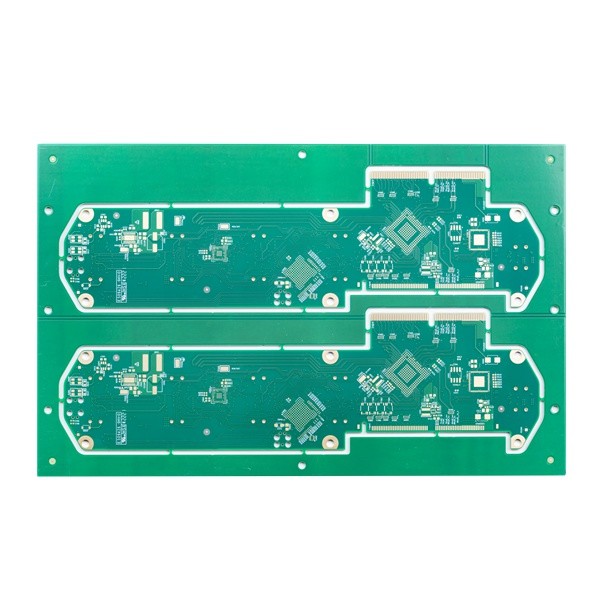

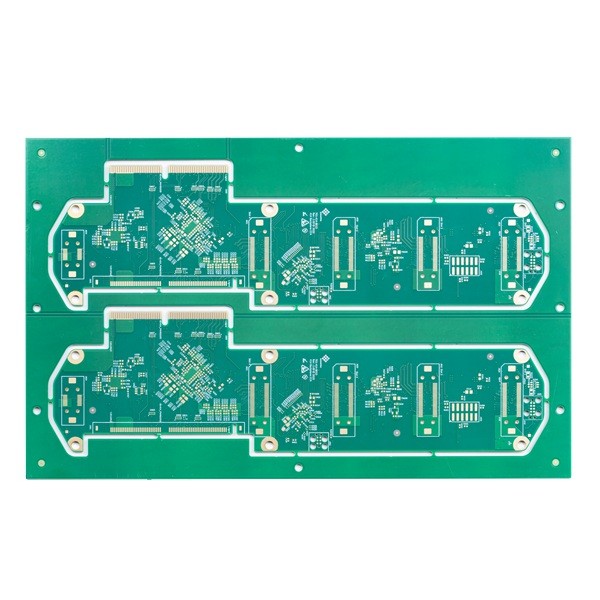

Двойник платы с печатным монтажом Rogers FR4 разнослоистый встал на сторону 4 слоя

Двойник платы с печатным монтажом Rogers FR4 разнослоистый встал на сторону 4 слоя

Высококачественное двухстороннее FR4 монтажная плата PCB 4 слоев с поверхностью золота погружения закончило

Двухсторонний PCB золота погружения

Ограничиваемая цепь Huashengxin профессиональный изготовитель для плат с печатным монтажом и снабжает гибкие быстрые обслуживания продукции поворота (12hours до 72 часа), так же, как небольшой том большое производство PCB тома. Продукты включают плату с печатным монтажом 1~32L FR-4 твердую, доски PCB IMS, HDI, высокочастотные доски PTFE и доски etc Тверд-гибкого трубопровода.

Продукты HSX широко использованы в много высокотехнологичных полей как сообщения, электропитания, компьютерные сети, цифровые продукты, промышленный контроль, наука и образование, медицинские службы, и космическое, и так далее.

Максимальные слои: 32layer (если больше чем 20 слоям, нужно рассмотреть возможность), то

Максимальный размер панели финиша: 740* 500 MM (если более в большинстве чем 600 MM, потребности рассмотреть возможность), то

Минимальный размер панели финиша: 5 * 5mm

Сырье: PI +FR4, FR4, Rogers, AI и так далее

Толщина доски платы с печатным монтажом законченная: 0.2~4.0mm (если меньше чем 0,2 mm, или больше чем 4 mm нужно рассмотреть), то (если ≤ 0.6mm толщины доски, не может примениться для поверхности HASL), то

Толщина платы с печатным монтажом медная внутренней и наружной низкопробной меди: Минута 0.3/0.5oz, максимальное 3oz, предварительное 4-6oz

Законченная наружная медь: 6oz

Смычок и извив: 0,075%

Размер отверстия MIN.: 0.15mm (<0.15 mm нужно рассмотреть возможность)

Буровая скважина HDI минимальная: 0.08-0.10MM

След/зазор платы с печатным монтажом: 3mil (0.075mm)

Профиль платы с печатным монтажом: Направлять, пробивая, V-CUT

Толщина маски припоя платы с печатным монтажом: стандартное 15-20um; Предварительный: 35um

Минимальная ширина моста маски припоя: зеленое 4mil, другой цвет 4.8mil

Маска припоя заткнула отверстия: 0.1-0.5mm

Цвет маски припоя: зеленый, матовый зеленый цвет, голубое, матовое голубое, черное, матовое черное, желтый, красный, белый, и так далее

Silkscreen PCB: Белый, черный и так далее

Толщина маски Peelable: 500-1000um

вопросы и ответы:

Q1: Чего вроде формат файла PCB может вы принять для продукции?
: Gerber, PROTEL 99SE, PROTEL DXP, PCB СИЛЫ, CAM350, ODB+ (.TGZ)

Q2. Чего любая другая информация должна быть предложена за исключением файла?

: Следовать спецификации необходимы для цитаты:
1) основное вещество
2) толщина доски:
3) медная толщина
4) поверхностное покрытие:
5) цвет маски и silkscreen припоя
6) количество

Q3. Никакой файл PCB file/GBR, только не имеет образец PCB, может вы произвести его для меня?

: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.

Q4. Что BOM?

: BOM Билл материалов которые перечисляют компоненты необходимо, что построили ваш проект. BOM включают номер детали, бренд, указателя ссылки, количество, и описание частей которым нужно быть собранным.

Q5. Где ваши монтажные платы изготовлены?

: Как основанный на Кита профессиональный изготовитель PCB, все монтажные платы изготовлены в Китае.
