UL ISO9001 IATF16949 одобрил маску припоя плат с печатным монтажом зеленую

UL ISO9001 IATF16949 одобрил маску припоя плат с печатным монтажом зеленую

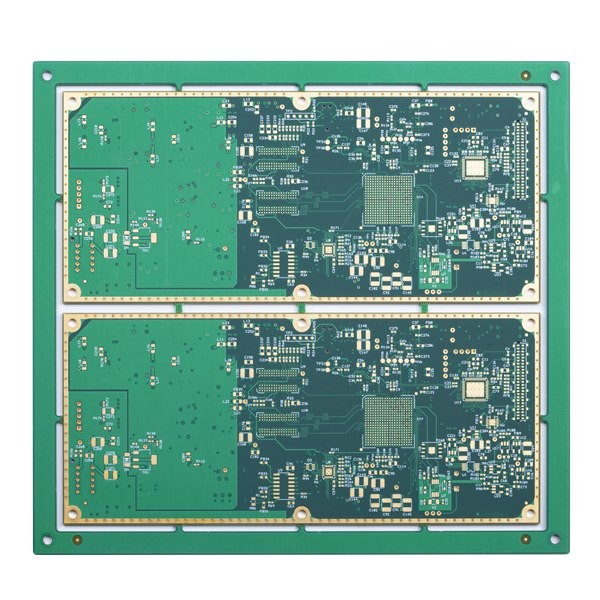

ISO9001, IATF16949 одобрило soldermask зеленого цвета PCB стороны фабрики Шэньчжэня двойное

плата с печатным монтажом 2L

Максимальным слоям 32layer, нужно рассмотреть если слой ≥20.

Максимальный размер панели финиша 740* 500 MM, но если >600 MM, нужно рассмотреть доску вначале.

Минимальный размер панели 5 * 5mm.
Сырье PCB включает PI +FR4, FR4, материалы Rogers, свободных от Галоид, высоких TG, etc.
Возможность толщины PCB от 0.2~4.0mm, если толщина более менее чем 0,2 mm, или больше чем 4 mm, будут потребности рассмотреть.

Возможность толщины меди PCB H~5oz. Если больше чем 5oz, будет нужно рассмотреть.

Допуск смычка и извива 0,075%.

Минимальный размер отверстия 0.15mm, если сверлящ размер более менее, то чем 0.15mm, будет нужно подтвердить.

Максимальный размер отверстия 6.0mm, если размер отверстия больше, то чем 6mm, будет нужно использовать филировать для того чтобы увеличить отверстия.

Минимальный космос во внутреннем слое (одностороннем): 4~8L (включите): образец: 4 mil; небольшой том: 4,5 mil;

8~12L (включите): образец: 5 mil; небольшой том: 5,5 mil

12~18L (включите): образец: 6 mil; небольшой том: 6,5 mil

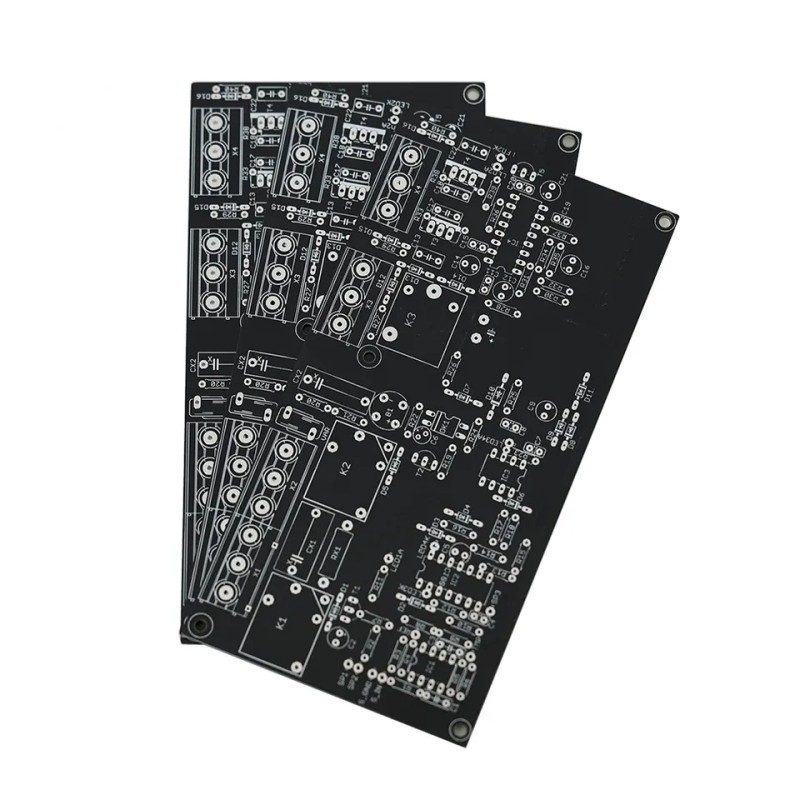

Цвет маски припоя PCB: Зеленый цвет зеленого цвета, Matt, синь голубых, Matt, чернота, Matt черный, желтый, красный, белый, etc
Цвет silkscreen PCB: Белизна, чернота, etc
Поверхность PCB: HASL неэтилированное, ENIG, Sn погружения, OSP, выборочный ENIG + OSP, серебр погружения, ENEPIG, палец золота, etc.

Хорошая качественная, дешевая цена, быстрая доставка!

вопросы и ответы:
Q1: Смогли вы обеспечить поиск обслуживаний и компонентов собрания PCB?
: Да, мы смогли также обеспечить поиск компонентов и обслуживания собрания PCB так же, как строение коробки если запрос.

Q2: Которыми странами вы работали с?
: США, Канада, Италия, Германия, Великобритания, Испания, Франция, Россия, Иран, Турция, чехия, Австрия, Австралия, Бразилия, Япония, Индия etc.

Q3: Мой PCB хранит безопасен когда я представляю их вам для изготовлять?
: Мы уважаем авторское право клиента и никогда не будем изготовлять PCB для кто-то еще с вашими файлами если мы не будем получать написанное разрешение от вашей стороны, ни мы будем делить эти файлы со всеми другими посредниками. И мы смогли подписать NDA с клиентом при необходимости.

Q4: Если мы не имеем никакой файл PCB/файл Gerber, то только имейте образец PCB, смогите вы произвести его для меня?
: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.

Q5: Что ваше стандартное время выполнения для PCB?
: Образец/прототип (более менее чем 3sqm):
1-2 слои: 3 к дням 5working (наиболее быстро 24 часа для быстрых обслуживаний поворота)
4-8 слои: 7~12 рабочего дня (самое быстрое 48hours для быстрых обслуживаний поворота)
Массовое производство (более менее чем 200sqm):
1-2 слои: 7 до 12 рабочих дней
4-8 слои: 10 до 15 рабочих дней
