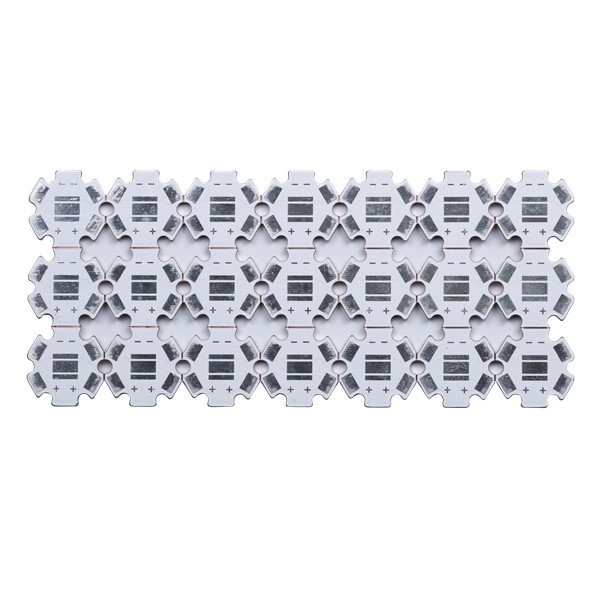

Pcb монтажной платы 2.0mm HASL неэтилированный медный толстый медный 1 слой

Pcb монтажной платы 2.0mm HASL неэтилированный медный толстый медный 1 слой

Медная доска PCB доски PCB изготовляя меди PCB HASL плату с печатным монтажом неэтилированной низкопробную

плата с печатным монтажом меди 1L низкопробная

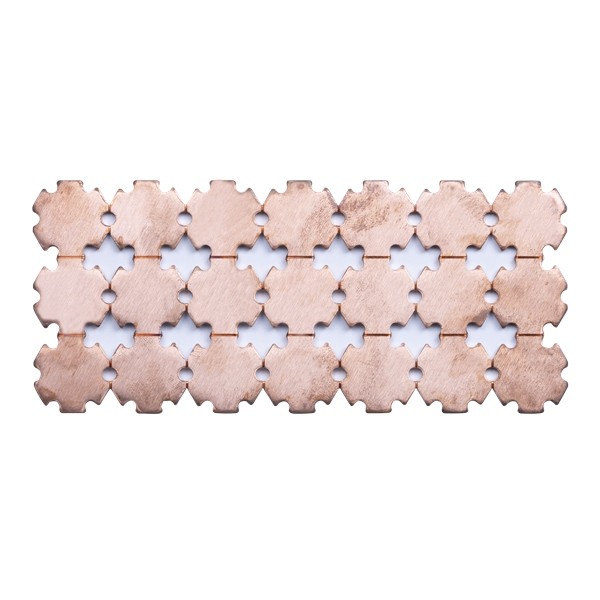

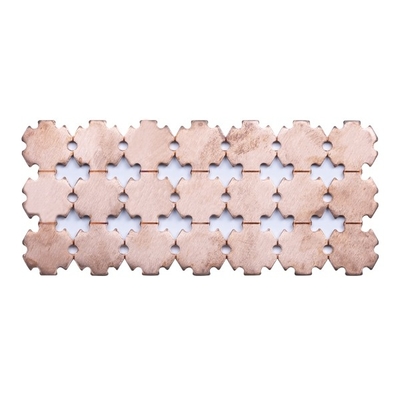

основанный на Мед PCB или медный PCB ядра PCB ядра металла используя медь как основное вещество. Как все ядр PCBs металла, оно также имеет 3 основных слоя. Верхний слой сделан меди, которая ответственна за электрическую связь между компоненты. Этот слой стандартн во всех типах PCBs. Второй слой слой диэлектрика который предотвращает настоящее от верхнего слоя к основному слою. Хотя этот слой электрически изолятор, это хороший проводник жары. Оно возвращает жару произведенную компонентами и помощью в тепловыделении. Нижний слой PCB меден, который почему медный PCB ядра.

основанный на Мед PCB обеспечивает самое лучшее представление среди цельнометаллического ядра PCBs. Этот PCBs использовано для определенных целей, включая высокочастотные цепи и высокотемпературные изменения. Они могут рассеять жару лучше чем ядр PCBs утюга и алюминиевых.

вопросы и ответы:

Q1: Вы фабрика или торговая компания?
: Да, мы фабрика, мы имеем независимый быстрый изготовлять PCB прототипа поворота & большие производственные линии PCB тома.

Q2: Чего вроде формат файла PCB может вы принять для продукции?
: Gerber, PROTEL 99SE, PROTEL DXP, PCB СИЛЫ, CAM350, ODB+ (.TGZ)

Q3: Мой PCB хранит безопасен когда я представляю их вам для изготовлять?
: Мы уважаем авторское право клиента и никогда не будем изготовлять PCB для кто-то еще с вашими файлами если мы не будем получать написанное разрешение от вашей стороны, ни мы будем делить эти файлы со всеми другими посредниками. И мы смогли подписать NDA с клиентом при необходимости.

Q4: Если мы не имеем никакой файл PCB/файл Gerber, то только имейте образец PCB, смогите вы произвести его для меня?
: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.

Q5: Что ваше стандартное время выполнения для PCB?
: Образец/прототип (более менее чем 3sqm):
1-2 слои: 3 к дням 5working (наиболее быстро 24 часа для быстрых обслуживаний поворота)
4-8 слои: 7~12 рабочего дня (самое быстрое 48hours для быстрых обслуживаний поворота)
Массовое производство (более менее чем 200sqm):
1-2 слои: 7 до 12 рабочих дней
4-8 слои: 10 до 15 рабочих дней

Q6: Какую оплату вы признаваете?
: Передача провода (T/T) или кредитное письмо (L/C) или PayPal (только для небольшого значения более менее чем 500usd)
