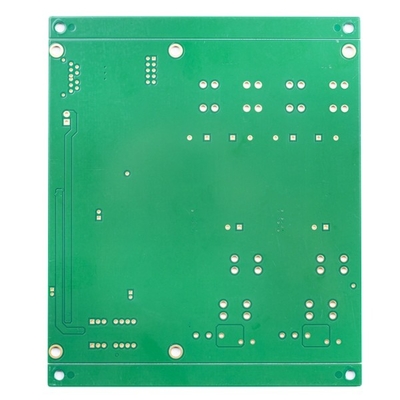

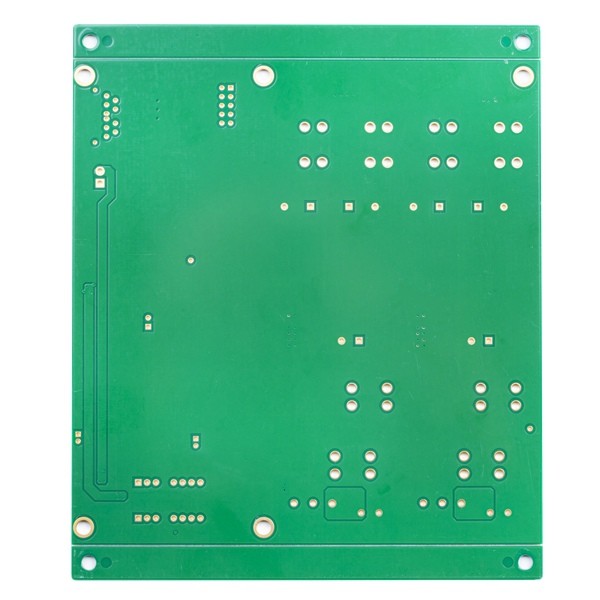

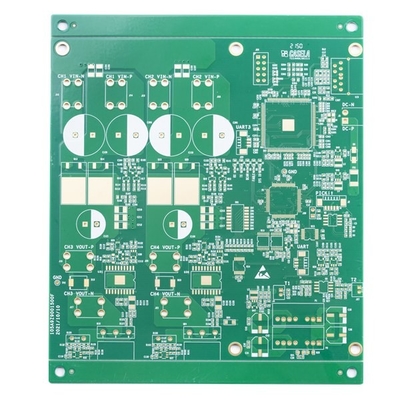

Двойник доски PCB Fr4 галоида TG150 свободный встал на сторону золото погружения 6mil 1.6mm

Свяжитесь я бесплатно образцы и талоны.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xИмя PCB | Двусторонняя печатная плата, заполненная безгалогенной смолой | Marterial | FR4 без галогенов |
---|---|---|---|
Толщина доски | 1.6mm | Медная толщина | 1/1 унция |
Самое небольшое механическое сверля отверстие | 0.5mm | Минимальная линия расстояние/космос | 6/6mil |
Лечение завершено | золото погружения | Маска припоя | Зеленое TAIYO |
Особенное требование | галоид свободный/управление/смола импеданса заполненный и покрытый сверх | Продукты Applicationcommunications | сообщения |
Высокий свет | PCB Fr4 галоида TG150 свободный,PCB Fr4 галоида 6mil свободный,доска PCB 1.6mm 6mil Fr4 |
Двойник доски PCB Fr4 галоида TG150 свободный встал на сторону золото погружения 6mil 1.6mm
Двойной, который встали на сторону материал 2 материала TG150 галоида управлением импеданса заткнутого отверстия смолы PCB свободный -, который встали на сторону доска
Двойная, который встали на сторону смола галоида свободная заполнила PCB
Цепь HSX покрывает зону общего объема производства 10 000 квадратных метров, использует больше чем 350 работников, производят сверх 5 000 типов PCB ежемесячно. Свои продукты широко использованы в высокотехнологичных полях как сообщения, электропитания, компьютерные сети, цифровые продукты, промышленный контроль, наука и образование, медицинские службы, и воздушно-космическое пространство.
Продукты широко использованы в высокотехнологичных полях как сообщения, электропитания, компьютерные сети, цифровые продукты, промышленный контроль, наука и образование, медицинские службы, и воздушно-космическое пространство. HSX имеет высоко-образованную и опытную команду и предварительное производственное оборудование.
Размеру панели возможности фабрики HSX максимальные 740x500mm, но когда размер панели больше чем 600mm, оно будет нужно быть обзором вначале. И минимальный размер панели который мы можем достигнуть 5*5mm.
Толщина PCB мы можем достигнуть от 0.2mm до 4.0mm, когда толщина доски ниже чем 0.2mm, или более сильно чем 4mm, доске будет нужно быть оцененным вначале. (PS. Когда толщина доски равна к или меньше чем 0.6mm, она не применится для поверхности HASL закончила)
Толщина меди основания внутреннего и наружного слоя самое небольшое 0.3/0.5oz, и максимальное 3oz.
0.15mm возможность размера отверстия minumun фабрики, когда размер отверстия более небольшой чем 0.15mm, доска будет нужно быть расмотренным вначале.
Цвета припоя сопротивляться для содержания зеленого, матового зеленого цвета, голубого, матового голубых, черных, матовых черного, желтый, красный, белый, и как клиент определяют.
Цвета leged содержат белое, черное и как клиент определяют.
Отсчеты слоя: | 2 слоя | Ламинат монтажной платы: | FR4 TG150 |
Различная медная толщина: | 1/1OZ | Доска PCB толщиной: | 1,6 MM |
Самое небольшое механическое сверля отверстие: | 0,50 mm | Линия расстояние MIN./космос: | 6/6mil |
Цвет маски припоя: | Зеленое TAIYO | Цвет сказаний: | Белый цвет |
Поверхность PCB закончила: | Золото погружения | Профиль доски: | Milling+V-CUT |
Применение доски PCB: | сообщения | ||
Спрашивать экстренныйый выпуск | галоид свободный/управление/смола импеданса заполненный и покрытый сверх |
вопросы и ответы:
Q1: Вы фабрика или торговая компания?
: Да, мы фабрика, мы имеем независимый быстрый изготовлять PCB прототипа поворота & большие производственные линии PCB тома.
Q2: Чего вроде формат файла PCB может вы принять для продукции?
: Gerber, PROTEL 99SE, PROTEL DXP, PCB СИЛЫ, CAM350, ODB+ (.TGZ)
Q3: Мой PCB хранит безопасен когда я представляю их вам для изготовлять?
: Мы уважаем авторское право клиента и никогда не будем изготовлять PCB для кто-то еще с вашими файлами если мы не будем получать написанное разрешение от вашей стороны, ни мы будем делить эти файлы со всеми другими посредниками. И мы смогли подписать NDA с клиентом при необходимости.
Q4: Если мы не имеем никакой файл PCB/файл Gerber, то только имейте образец PCB, смогите вы произвести его для меня?
: Да, мы смогли помочь вам клонировать PCB. Как раз отправьте PCB образца в нас, мы смогли клонировать дизайн PCB и разработать его.
Q5: Что ваше стандартное время выполнения для PCB?
: Образец/прототип (более менее чем 3sqm):
1-2 слои: 3 к дням 5working (наиболее быстро 24 часа для быстрых обслуживаний поворота)
4-8 слои: 7~12 рабочего дня (самое быстрое 48hours для быстрых обслуживаний поворота)
Массовое производство (более менее чем 200sqm):
1-2 слои: 7 до 12 рабочих дней
4-8 слои: 10 до 15 рабочих дней
Q6: Какую оплату вы признаваете?
: Передача провода (T/T) или кредитное письмо (L/C) или PayPal (только для небольшого значения более менее чем 500usd)
